    Обслуживание Xerox Phaser 6110MFP

    Печать отчетов

    Отчет/Список

    Описание

    Конфигурация

    Сведения о параметрах, изменяемых пользователем. Этот список можно напечатать для проверки значений параметров после их изменения.

    В данном списке отображается текущее состояние в Вашем устройстве.

    Адресная книга

    Данный список содержит все номера факсов и адреса электронной почты, сохраненные на данный момент в памяти устройства.

    Отчет об отпр.

    Сведения о номере факса, количестве страниц, времени, затраченном на выполнение задания, режиме и результатах передачи.

    Можно настроить устройство так, чтобы печать отчета автоматически выполнялась после отправки или принятия каждого факсимильного сообщения.

    Отчет/Список

    Описание

    Отчет об отпр.

    Сведения о недавно отправленных факсах.

    Вы можете настроить устройство автоматически распечатывать данный отчет через каждые 50 сеансов связи.

    Отчет о приеме

    В данном отчете представлена информация о недавно принятых факсах.

    Заплан. задания

    В данном списке отображаются документы, отправка которых факсом отложена, а также время начала и тип каждой операции.

    Отч. о неж. факс

    В данном списке отображаются номера факсов, определенные как нежелательные номера. Для добавления или удаления номеров в этот список войдите в меню Наст, неж. факс.

    Информ. о сети

    В данном списке отображаются сведения о сетевом подключении и конфигурации устройства.

    Отч. сет. скан.

    В данном отчете представлена информация для записей Network Scan, включая IP-адрес устройства, время и дату отправки, число отсканированных страниц и результат передачи. Данный отчет автоматически распечатывается через каждые 50 задач сетевого сканирования.

    Спис. авт.пол.

    В данном списке отображаются авторизованные пользователи, которым разрешено использовать функцию электронной почты.

    Печать отчета

    1 Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея и затем нажмите кнопку Ввод.

    2 Кнопками прокрутки выберите пункт Отчет и нажмите кнопку Ввод.

    3 Кнопками прокрутки выберите требуемый отчет или список в нижней строке дисплея и нажмите кнопку Ввод.

    Для распечатки всех отчетов и списков выберите Все отчеты.

    4 Для продолжения печати нажмите кнопку Ввод при появлении Да.

    Выбранный отчет будет распечатан.

    Другие отчеты

    Ваше устройство может печатать следующие отчеты автоматически или в зависимости от выбранных настроек.

    • Отчет о многоадресной отправке: Печатается автоматически после отправки факсов более чем одному адресату.

    • Отчет о сбоях питания: Печатается автоматически при восстановлении питания после сбоя, если в результате сбоя были утеряны какие-либо сведения.

    Очистка памяти

    Предусмотрена возможность выборочного удаления данных в памяти устройства.

    • Пользователям перед очисткой памяти следует убедиться, что все задания на использование факса завершены, в противном случае незавершенные задания будут утеряны.

    Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея и затем нажмите кнопку Ввод.

    Кнопками прокрутки выберите пункт Сброс настроек и нажмите кнопку Ввод.

    Кнопками прокрутки выберите подлежащий стиранию элемент.

    Параметры

    Описание

    Все настройки

    Очистка всей памяти устройства и восстановление значений по умолчанию для всех параметров.

    Настр. факса

    Восстановление значений по умолчанию для параметров факса.

    Настр. копии

    Восстановление значений по умолчанию для параметров копирования.

    Настр. скан.

    Восстановление значений по умолчанию для параметров сканирования.

    Настр. сист.

    Восстановление значений по умолчанию для параметров системы.

    Сеть

    Восстановление значений по умолчанию для параметров сети.

    Адресная книга

    Стирает все сохраненные в памяти номера факсов и адресов электронной почты.

    Отчет об отпр.

    Удаление всех записей об отправленных факсах.

    Параметры

    Описание

    Отчет о приеме

    Удаление всех записей о принятых факсах.

    Отч. сет. скан.

    Удаление из памяти всех сведений о сеансах сканирования.

    4 Нажмите кнопку Ввод при появлении Да.

    5 Для подтверждения удаления нажмите кнопку Ввод еще раз.

    6 Для того чтобы удалить из памяти другой элемент, повторите шаги 3 - 5.

    7 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

    Чистка принтера

    Чтобы сохранить высокое качество печати и сканирования, следует выполнять чистку каждый раз при замене и в случае ухудшения качества печати и сканирования.

    Вытяните верхнюю ручку на блоке переноса изображения и с ее помощью полностью вытащите блок переноса изображения из устройства.

    Чистка корпуса устройства с помощью средств, содержащих большое количество спирта, растворителя или другого сильнодействующего вещества, может привести к потере цвета или появлению трещин.

    Очистка наружных поверхностей

    Для чистки корпуса устройства используйте мягкую ткань без ворса. Можно немного смочить ткань в воде, избегая при этом попадания капель влаги на устройство или внутрь него.

    Чистка внутренних частей

    В процессе печати внутри устройства могут накапливаться обрывки бумаги, частицы тонера и пыли. Со временем это может привести к снижению качества печати, например, появлению пятен тонера или его смазыванию. Чистка внутренних частей устройства поможет избавиться от подобных проблем или уменьшить их влияние на качество печати.

    1 Выключите устройство и отсоедините шнур питания от розетки. Подождите, пока устройство охладится.

    2 Откройте переднюю крышку и вытяните блок переноса изображения из устройства за ручку, расположенную внизу блока.

    • Не подвергайте блок переноса изображения воздействию света более чем на несколько минут во избежание его повреждения. При необходимости накройте его бумагой.

    • Не касайтесь зеленой поверхности блока переноса изображения руками или какими-либо предметами. Держите блок за ручку, чтобы избежать касания этой области.

    • Будьте осторожны. Не поцарапайте поверхность блока переноса изображения.

    4 Сухой тканью без ворсинок вытрите пыль и просыпавшийся тонер.

    5 Вставьте блок переноса изображения обратно, удерживая его за ручку. Убедитесь, что блок надежно закреплен.

    6 Вставьте блок переноса изображения в принтер до щелчка.

    7 Плотно закройте переднюю крышку.

    • Если передняя крышка закрыта неплотно, устройство работать не будет.

    Подключите шнур питания и включите устройство.

    • При появлении треска установите блок изображения заново. Блок изображения установлен неправильно.

    Чистка модуля сканирования

    Чистка модуля сканирования позволяет поддерживать высокое качество копирования. Модуль сканирования рекомендуется чистить каждый день перед началом работы. При необходимости чистку можно повторять в течение дня.

    Слегка смочите водой мягкую ткань без ворса или бумажную салфетку.

    Откройте крышку сканера.

    Удалите загрязнения с поверхности стекла экспонирования и стекла автоподатчика и вытрите их насухо.

    Удалите загрязнения с нижней стороны крышки сканера и белой пластины и вытрите их насухо.

    Закройте крышку сканера.

    Хранение

    Для оптимального использования соблюдайте следующие правила:

    • Не распаковывайте до установки.

    • Храните в тех же условиях, что и устройство.

    • Во избежание повреждения держите его на свету не более, чем несколько минут.

    Срок службы

    Срок службы зависит от количества тонера, необходимого для печати документов. При печати текста с 5-процентным заполнением страницы новый позволяет напечатать около 2000 страниц при черно-белой печати и 1000 страниц для каждого цвета при цветной печати. Однако он позволяет получить 1500 страниц для черно-белой печати и 700 страниц при цветной печати.

    Реальное количество печатных страниц может быть другим в зависимости от плотности печати, а также условий эксплуатации, интервалов печати, типа и размера носителя печати. При печати большого количества графических изображений его придется менять чаще.

    Перераспределение тонера

    Когда срок службы подходит к концу:

    • Появляются белые полосы или печать становится блеклой.

    • На дисплее появляется сообщение Мало тонера.

    • Индикатор Состояние мигает красным.

    В этом случае качество печати можно временно улучшить, перераспределив оставшийся тонер. Иногда блеклая печать или белые полосы появляются и после перераспределения тонера.

    1 Откройте переднюю крышку.

    2 Выньте его.

    Аккуратно встряхните его 5-6 раз, чтобы тонер распределился более равномерно.

    • При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода вызывает закрепление тонера на ткани.

    4 Возьмите и совместите его с соответствующим слотом внутри устройства. Установите его в слот до щелчка.

    5 Закройте переднюю крышку. Крышка должна быть закрыта плотно.

    Замена

    Если тонер закончился полностью:

    • На дисплее появляется сообщение Тонер закончился.

    • Индикатор Состояние горит красным.

    • Устройство прекратит печатать.

    В этом случае его требуется заменить.

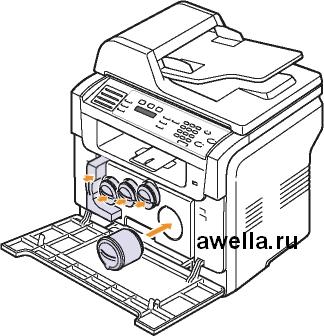

    1 Выключите устройство и подождите несколько минут до его остывания.

    2 Откройте переднюю крышку.

    3 Выньте его.

    4 Возьмите и совместите с соответствующим слотом внутри устройства. Установите его в слот до щелчка.

    5 Снимите упаковку с нового.

    6 Аккуратно встряхните его 5-6 раз, чтобы тонер распределился более равномерно.

    7 Закройте переднюю крышку. Крышка должна быть закрыта плотно.

    8 Включите устройство.

    9 Снимите крышку.

    • Если передняя крышка закрыта неплотно, устройство работать не будет.

    • Если установка завершена надлежащим образом, автоматически будет распечатан отчет. Подождите полторы минуты, пока принтер подготовится к работе.

    • При печати текста с 5 %-ным заполнением страницы по, хватает приблизительно на 2000 страниц в черно-белом режиме и на 1 000 страниц в цветном режиме.

    • При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Горячая вода вызывает закрепление тонера на ткани.

    Отправка уведомления

    Вы можете настроить на устройстве автоматическую отправку факса в службу технической поддержки или торговому представителю с извещением о том, что требуется новый. Перед использованием данной функции необходимо ввести номер факса торгового представителя, в противном случае устройство не сможет отправить уведомление, даже если Вы выберете эту функцию.

    1 Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея и затем нажмите кнопку Ввод.

    2 Кнопками прокрутки выберите пункт Обслуживание и нажмите кнопку Ввод.

    3 Кнопками прокрутки выберите пункт Удал. обслуж. и нажмите кнопку Ввод.

    4 Введите пароль и нажмите кнопку Ввод.

    5 Повторно введите пароль и нажмите кнопку Ввод.

    6 Кнопками прокрутки выберите пункт Вкл. и нажмите кнопку Ввод.

    7 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

    После первого включения данной функции необходимо вводить пароль при каждом ее отключении или включении.

    Замена блока изображения

    Срок службы блока изображения составляет окол 20 000 страниц при черно-белой печати или 50 000 изображений (в зависимости от того, что произойдет быстрее). Когда срок службы блока переноса изображения подходит к концу, на дисплее панели управления появляется сообщение Замените блок изображения, которое говорит о необходимости замены блока переноса изображения. Принтер прекращает печать.

    Для замены блока переноса изображения:

    1 Выключите устройство и подождите несколько минут до его остывания.

    2 Откройте переднюю крышку.

    3 Потяните блок переноса изображения из устройства за ручку, расположенную внизу блока.

    4 Вытяните верхнюю ручку на блоке переноса изображения и с помощью нее полностью вытащите блок переноса изображения из устройства.

    5 Удерживая новый блок переноса изображения за ручки, установите его в устройство.

    6 Снимите с блока переноса изображения заглушки и защитную бумагу.

    Снимите четыре крышки, расположенных на местах установки в блоке переноса изображения. После снятия колпачков, поднимите ручку вверх и вытяните их.

    • Не вскрывайте упаковку блока переноса изображения острыми предметами, такими как нож или ножницы. При этом можно повредить поверхность блока переноса изображения.

    • Будьте осторожны. Не поцарапайте поверхность блока переноса изображения.

    • Не подвергайте блок переноса изображения воздействию света более чем на несколько минут во избежание его повреждения. Если необходимо, накройте его листом бумаги для защиты от света.

    • Не прилагайте слишком больших усилий при снятии колпачков.

    Вставьте обратно в соответствующие гнезда до щелчка.

    10 Плотно закройте переднюю крышку.

    • Если передняя крышка закрыта неплотно, устройство работать не будет.

    11 Включите устройство.

    • После перезагрузки устройство автоматически обнулит счетчик блока переноса изображения.

    • Если установка завершена надлежащим образом, автоматически будет распечатан отчет. Подождите полторы минуты, пока принтер подготовится к работе.

    • При появлении треска установите блок изображения заново. Блок изображения установлен неправильно.

    Замена контейнера сбора тонера

    Срок службы контейнера сбора тонера составляет примерно 1250 страниц для полноцветной печати с 5-процентным заполнением страницы или 5 000 страниц для каждого цвета. Когда срок службы контейнера для отработанного тонера подходит к концу, на дисплее панели управления появляется сообщение Замен./установ. контейнер тонера, которое говорит о необходимости замены контейнера для отработанного тонера. Принтер прекращает печать.

    Для замены контейнера сбора тонера :

    1 Выключите устройство и подождите несколько минут до его остывания.

    2 Откройте переднюю крышку.

    3 Вытащите контейнер сбора тонера из устройства за ручку.

    • Положите контейнер на ровную поверхность так, чтобы тонер не высыпался.

    4 Снимите с контейнера колпачок, как показано ниже, и закройте им отверстие контейнера.

    • Не наклоняйте и не переворачивайте контейнер.

    5 Снимите упаковку с нового контейнера сбора тонера.

    6 Установите новый контейнер и задвиньте его так, чтобы он плотно встал на место.

    7 Плотно закройте переднюю крышку.

    • Если передняя крышка закрыта неплотно, устройство работать не будет.

    8 Включите устройство.

    • После перезагрузки Ваше устройство автоматически обнулит счетчик контейнера для отработанного тонера.

    Во избежание проблем с качеством печати и проблем подачи бумаги, возникающих из-за износа деталей, и для обеспечения оптимальных рабочих условий принтера необходимо заменять следующие компоненты через указанное количество отпечатанных страниц, или по мере завершения срока службы.

    Элемент

    Средняя производительность

    Резиновый блок автоподатчика

    Примерно 20 000 страниц

    Ролик T2

    Примерно 100 000 страниц

    Фьюзер

    Примерно 100 000 страниц для черно-белой, 50 000 страниц для цветной печати

    Резиновый блок лотка

    Примерно 250 000 страниц

    Ролик подачи

    Примерно 100 000 страниц

    Xerox настоятельно рекомендует выполнение обслуживания авторизованными провайдерами услуг, торговыми представителями или розничными магазинами.

    Проверка заменяемых компонентов

    Если часто имеет место застревание бумаги или возникают проблемы печати, проверьте количество страниц, распечатанных или отсканированных устройством. При необходимости замените соответствующие компоненты.

    Для проверки состояния заменяемых элементов Вашего устройства имеется следующая информация:

    • Всего: отображает общее количество напечатанных страниц.

    • Скан.с автоп.: отображает количество страниц, отсканированных при помощи автоподатчика.

    • На стекле: отображает количество страниц, отсканированных при помощи стекла экспонирования.

    • Блок перен.из., Лента переноса, Термофиксатор, Ролик переноса, Ролик лотка 1, Ролик лотка 2: отображает количество напечатанных страниц.

    Проверьте заменяемые компоненты.

    1 Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея и затем нажмите кнопку Ввод.

    2 Кнопками прокрутки выберите пункт Обслуживание и нажмите кнопку Ввод.

    3 Кнопками прокрутки выберите пункт Срок службы и нажмите кнопку Ввод.

    4 Кнопками прокрутки выберите требуемый элемент и нажмите Ввод.

    5 Если Вы выбрали печать страницы состояния , нажмите Ввод для подтверждения.

    6 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

    Замена резинового блока автоподатчика

    При постоянных проблемах с подачей бумаги или по истечении определенного срока необходимо произвести замену резинового блока автоподатчика.

    1 Откройте крышку автоподатчика.

    2 Поверните шестеренку на правом конце ролика автоподатчика по направлению к автоподатчику и выньте ролик из гнезда.

    3 Выньте резиновый блок из автоподатчика, как показано на рисунке.

    4 Вставьте новый резиновый блок автоподатчика.

    5 Совместите левый конец ролика автоподатчика с гнездом и вставьте в гнездо правый край блока автоподатчика. Поверните шестеренку на правом конце ролика автоподатчика по направлению к входному лотку для документов.

    6 Закройте крышку автоподатчика.

    Проверка серийного номера устройства

    При звонке в службу поддержки или регистрации на сайте Xerox может потребоваться серийный номер устройства.

    Вы можете проверить серийный номер, выполнив следующие действия:

    1 Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея и затем нажмите кнопку Ввод.

    2 Кнопками прокрутки выберите пункт Обслуживание и нажмите кнопку Ввод.

    3 Кнопками прокрутки выберите пункт Серийный номер и нажмите кнопку Ввод.

    4 Проверьте серийный номер устройства.

    5 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

    <<<назад далее>>>
