    Сканирование/Электронная почта на Xerox WorkCentre 5222

    После сканирования документа данные автоматически передаются по указанному назначению с помощью протокола FTP или SMB.

    Чтобы использовать функции сканирования, необходимо подключить аппарат к сети и настроить сетевое оборудование.

    Процедура сканирования

    В данном разделе представлены основные процедуры сканирования. Выполните следующие действия.

    1. Загрузите оригиналы для печати

    Ниже приводятся действия, объясняющие как загружать документы с помощью податчика оригиналов или стекла экспонирования.

    Максимальная емкость податчика принтера приведена ниже:

    Тип оригинала (плотность)

    Емкость

    Легкая бумага (38-49 г/м)

    75 листов

    Обычная бумага (50-80 г/м)

    75 листов

    Плотная бумага (81-128 г/м)

    50 листов

    Допускается использование документов любых размеров от 139.7 до 297 мм (от 4.9 до 11.7 дюймов) в ширину и от 210 до 432 мм (от 4.5 до 17 дюймов) в длину, а также бумаги стандартных размеров от 5.5 х 8.5" SEF/LEF до 7.25 х 10.5"SEF/LEF.

    При иcпользовании автоподатчика машина может сканировать оригиналы разного формата. Выровняйте оригиналы по внутреннему углу податчика и включите режим Оригиналы смешанного формата.

    Если в податчик загружены оригиналы пользовательского формата, а функция определения формата установлена на [Автоопределение], возможно застревание бумаги. В этом случае рекомендуется ввести формат бумаги вручную.

    Загружайте документы лицевой стороной вверх и верхней кромкой вперед, а на стекло экспонирования лицевой стороной вниз.

    При сканировании со стекла экспонирования перед укладкой оригиналов на стекло убедитесь, что сенсорный экран готов. Если поместить оригинал до готовности сенсорного экрана, возможно неправильное определение формата бумаги.

    2. Выберите режимы

    Для каждого режима сканирования предусмотрен отдельный экран. Чтобы вызвать соответствующий экран, выберите на сенсорном экране режим [Электронная почта], [Сетевое сканирование], [Сканирование в почтовый ящик] или [Сканирование на компьютер].

    • Чтобы сканировать и передавать документы по электронной почте, выберите [Электронная почта].

    • Чтобы сканировать и передавать документы в соответствии с шаблоном работы, выберите [Сетевое сканирование].

    • Чтобы сканировать и сохранять документы в почтовом ящике, выберите [Сканирование в почтовый ящик].

    • Чтобы сканировать и передавать документы, используя протокол FTP или SMB, выберите [Сканирование на компьютер].

    Нажмите кнопку <Все режимы> на панели управления.

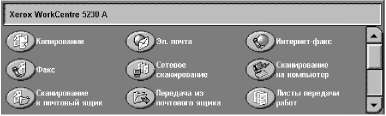

    3. Выберите режим сканирования на сенсорном экране.

    Если используется режим учета работ и идентификации, возможно потребуется ввести ID пользователя и пароль (если задан). Если вам требуется помощь, свяжитесь с системным администратором.

    4. Чтобы отменить предыдущий выбор, нажмите кнопку <Сбросить все> на панели управления.

    5. На каждой вкладке укажите необходимые параметры функций.

    6. Начинайте сканирование

    Чтобы просканировать документы, нажмите кнопку <Старт>.

    Если используется режим учета работ и идентификации, возможно потребуется ввести ID пользователя и пароль (если задан). Если вам требуется помощь, свяжитесь с системным администратором.

    Кнопка <Старт>

    7. Проверьте статус работы сканирования

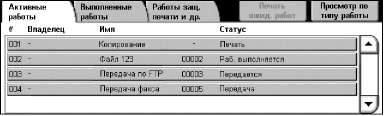

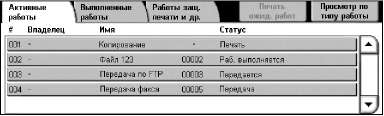

    Нажмите кнопку <Статус работы> на панели управления. Откроется экран "Статус работы".

    Будет отображена очередь заданий сканирования. Если работа не отображается, возможно она уже выполнена.

    8. Сохраните отсканированные данные

    Ниже описана процедура импорта сканированных документов на компьютер. Для импорта документов используются следующие методы:

    • импорт с помощью службы Centre Ware Internet Services

    • импорт из приложений TWAIN/WIA

    • импорт с помощью программного обеспечения Mailbox Viewer 3

    • импорт с помощью WebDAV

    Чтобы сканировать оригиналы с использованием Centre Ware Internet Services выполните следующее

    1. Откройте веб-браузер на компьютере.

    2. В строке ввода URL введите IP-адрес или URL аппарата и нажмите клавишу <ВВОД> на клавиатуре. Откроется web-страница CentreWare Internet Services.

    3. Нажмите на вкладку [Сканирование], а затем в дереве меню в левой стороне экрана выберите пункт [Почтовый ящик].

    4. Нажмите кнопку [Список документов] для почтового ящика, из которого необходимо получить документ. Отобразится страница[Список документов в почтовом ящике].

    Вы также можете перейти к странице [Список документов в почтовом ящике], выбрав иконку почтового ящика, его номер или имя.

    5. В списке документов установитефлажок для документа, который необходимо импортировать, а затем нажмите кнопку [Вызвать].

    Одновременн о возможен импорт одного документа.

    6. Нажмите [Сохраните эту ссылку] на отображаемой странице и укажите папку для сохранения документа.

    Остановка работы сканирования

    Чтобы вручную остановить сканирование, выполните следующие действия.

    1. Чтобы приостановить выполняемую работу сканирования, нажмите кнопку <Стоп> на панели управления.

    2. Если нужно, нажмите кнопку <Статус работы>. Откроется экран [Статус работы]. Чтобы выйти из окна "Статус работы", нажмите кнопку <Режимы>.

    3. На отобразившемся экране "Стоп/Пауза" выберите пункт [Отменить сканирование], чтобы удалить приостановленную работу по сканированию.

    Чтобы возобновить работу, выберите опцию [Возобновить сканирование] на экране "Стоп/Пауза" .

    Электронная почта

    В данном разделе описано, как сканировать документы для передачи по электронной почте. Указывать адреса назначений можно с помощью клавиатуры на экране или путем выбора из адресной книги. Информации о вводе записей в адресную книгу приведена ниже.

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите [Электронная почта] на сенсорном экране.

    3. Задайте требуемые параметры.

    Удалить/Редактирование/Закрыть меню

    При выборе получателя в списке отобразится всплывающее меню с опциями удаления или редактирования получателя. Вы также можете закрыть всплывающее меню.

    Новые получатели

    Эта опция позволяет вводить адрес получателя с помощью экранной клавиатуры.

    1. Выберите [Новые получатели] на экране [Эл.почта].

    2. Введите адрес.

    3. Нажмите [Закрыть].

    Кому:/Копия:/СК:

    Выпадающее меню слева от поля ввода адреса позволяет переключиться между типами получателя: "Кому", "Копия", "СК".

    Больше символов

    На экране отображаются кнопки-символы.

    + Добавить

    Данная кнопка используется для ввода электронного адреса другого получателя.

    Значок лупы

    Позволяет осуществлять поиск данных, введенных в строку поиска, в Адресной книге. Будут возвращены все имена, содержащие строку поиска.

    Адресная книга

    Эта опция позволяет выбрать назначения из адресной книги. Местная адресная книга хранится на аппарате и содержит общедоступные записи. Удаленная адресная книга хранится удаленно сервере службы каталогов.

    Изображенная здесь адресная книга содержит только адреса электронной почты для режима сканирования. Коды быстрого набора и групп не отображаются.

    1. Выберите [Адресная книга] на экране [Эл.почта].

    2. Из выпадающего меню в вернем левом углу экрана выберите необходимую опцию.

    Чтобы выбрать или выполнить поиск адреса электронной почты из Местной адресной книги, используйте опцию [Список всех общ. записей] или [Искать в общем]. Чтобы выполнить поиск электронных адресов в удаленной адресной книге, выберите пункт [Поиск в сети].

    Список всех общ. записей

    Позволяет выбрать получателей сообщений электронной почты из Местной телефонной книги.

    Параметры

    Отображает подробные сведения

    о получателе, выбранном в списке [Имя].

    Имя

    Отображает получателей электронной почты, внесенных в Адресную книгу.

    Кому

    Добавляет получателя, выбранного в списке [Имя], в список [Получатель(и)] с типом отправки "Кому".

    Копия

    Добавляет получателя, выбранного в списке [Имя], в список [Получатель(и)] с типом отправки "Копия".

    СК

    Добавляет получателя, выбранного в списке [Имя], в список [Получатель(и)] с типом отправки "СК".

    Получатель(и)

    Отображает получателей, выбранных в списке [Имя]. При выборе получателя в списке отобразится всплывающее меню с опциями удаления или редактирования получателя и удаления всех получателей из списка. Вы также можете закрыть всплывающее меню.

    Искать в общем/Поиск в сети

    Позволяет выполнять поиск и выбор получателя, вводя часть его имени или имя целиком. Чтобы искать в местной адресной книге, выберите пункт [Искать в общем]. Чтобы искать в удаленной адресной книге, выберите пункт [Поиск в сети].

    1.

    2.

    Из выпадающего меню выберите пункт [Искать в общем] или [Поиск в сети].

    Введите часть имени получателя или имя целиком с использованием экранной клавиатуры.

    3. Нажмите кнопку [Поиск]. Отобразится экран с результатом поиска.

    4. Выберите получателя на экране с результатами поиска.

    Добавь меня

    Эта функция позволяет добавлять ваш адрес (адрес отправителя) в поле ввода адреса.

    1. Выберите [Добавь меня] на экране [Эл.почта].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Кому

    Добавление адреса отправителя в поле Кому.

    Копия

    Добавление адреса отправителя в поле Копия.

    СК

    Добавление адреса отправителя в поле СК. Адрес, введенный в это поле, не будет виден в полученном сообщении.

    От

    Данная опция позволяет просмотреть или изменить ваш адрес электронной почты (адрес отправителя).

    Если режим идентификации не используется, в поле [От] отобразится имя аппарата (если задано), или адрес электронной почты аппарата.

    Если включен режим идентификации, в поле [От] отобразится электронный адрес, назначенный зарегистрированному пользователю.

    По умолчанию изменение адреса электронной почты на данном экране невозможно.

    Ниже описана процедура изменения адреса отправителя, если возможно редактирование на экране.

    1. Выберите [От] на экране [Эл. почта].

    2. Выберите опцию в отобразившемся меню.

    Книга адресов

    Позволяет выбрать адрес из адресной книги.

    Клавиатура

    Позволяет ввести адрес с экранной клавиатуры.

    Закрыть меню

    Закрывает всплывающее меню.

    Тема

    Данная опция позволяет ввести тему сообщения.

    1. Выберите [Тема] на экране [Эл. почта].

    2. Введите тему, используя экранную клавиатуру.

    3. Нажмите [Сохранить].

    Сообщение

    Данная опция позволяет ввести сообщение.

    1. Выберите [Сообщение] на экране [Эл.почта].

    2. Введите сообщение, используя экранную клавиатуру.

    3. Нажмите [Сохранить].

    Сканирование в почтовый ящик

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите [Сканирование в почтовый ящик] на сенсорном экране.

    3. Выберите почтовый ящик для сохранения отсканированных данных.

    Список почтовых ящиков

    Эта опция позволяет выбирать почтовый ящик для сохранения отсканированных данных. Список можно прокручивать с помощью панели прокрутки.

    Перейти к

    С цифровой клавиатуры на панели управления укажите номер почтового ящика, который должен появиться на экране. Указанны почтовый ящик отобразится в верхней строке списка почтовых ящиков.

    Список документов

    Откроется экран [Почтовый ящик - Список документов], где можно сортировать, распечатывать или удалять документы из выбранного почтового ящика.

    Сетевое сканирование

    В данном разделе описано, как сканировать и отправлять документы на указанный сервер сети, используя шаблоны заданий. Вы можете создать шаблон работы на аппарате или удаленно, используя серверные приложения CentreWare Internet Services или приложения для сетевого сканирования, которые поставляются отдельно. В соответствии с установками шаблона документы будут автоматически отсканированы, сохранены в формате TIFF, JPEG*, XPS (XML Paper Specification) или PDF, а затем переданы на указанный сервер.

    *: Поддерживается только WorkCentre 5225A/5230A

    Имя шаблона, созданного на машине, начинается с символа "@". Вы можете указать имя для шаблона, созданного средствами приложений сетевого сканирования или CentreWare Internet Services.

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите [Сетевое сканирование] на сенсорном экране.

    3. Выберите нужный шаблон.

    4. Нажмите кнопку <Старт> на панели управления.

    Список шаблонов работ

    Эта функция позволяет выбирать шаблон работы сканирования.

    • DEFAULT - Шаблон сканирования по умолчанию. Данный шаблон берется за основу при создании нового шаблона средствами приложения CentreWare Internet Services. Данный шаблон удалить невозможно. Редактирование и возвращение к заводским настройкам может осуществляться только администратором системы.

    • @S2HOME - Данный шаблон используется в режиме "Scan-to-Home". При выборе данного шаблона происходит подтверждение идентификации пользователя и сканированные данные отправляются в его личную папку.

    Шаблон работ "@S2HOME" отображает только, если включена удаленная идентификация, а также для настройки [Статус] по пути [Свойства] > [Режимы] > [Scan to Home] в приложении CentreWare Internet Services установлено значение [Включено].

    Шаблон работы "@S2HOME" не может быть отредактирован с использованием удаленного приложения.

    Перейти к

    С цифровой клавиатуры на панели управления укажите номер шаблона работы, который должен появиться на экране. Указанный шаблон работы будет представлен в верхней строке списка.

    Описание шаблона

    Откроется экран [Описание шаблона], на котором можно просмотреть описание, настройки и местоположение шаблона.

    Обновить шаблоны

    Обновление списка доступных шаблонов.

    Сканирование на компьютер

    В данном разделе описано, как выполняется сканирование и передача документов по указанным назначениям с использованием протоколов FTP или SMB.

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите [Сканирование на компьютер] на сенсорном экране.

    3. Задайте следующие элементы.

    Сервер

    Указание адреса сервера назначения. Выберите имя сервера из адресной книги или выберите опцию [Сервер] и введите имя или IP-адрес с помощью экранной клавиатуры.

    Если вместо IP-адреса используется имя сервера, нужно ввести соответствующую информацию о DNS с помощью службы CentreWare Internet Services. Если неправильно определить DNS, имя хоста не будет переведено в IP-адрес.

    Совместное имя

    Указание имени совместной папки. Выберите сервер из адресной книги, чтобы отобразить предустановленное имя, или выберите [Совместное имя] и введите имя общей папки с помощью экранной клавиатуры. Для серверов FTP этого делать не нужно.

    Сохранить в

    Указание пути сохранения файлов. Выберите сервер из книги адресов, чтобы отобразить предустановленное имя, или выберите [Сохранить в] и введите местоположение с экрана [Клавиатура].

    Если на одно и то же местоположение отправляются данные с одинаковым именем файла с нескольких аппаратов, возможно перезаписывание данных.

    Имя пользователя

    Эта функция позволяет указывать имя пользователя, если этого требует сервер назначения. Выберите сервер из адресной книги, чтобы отобразить предустановленное имя, или выберите [Имя пользователя] и введите имя с использованием экранной клавиатуры. Если для функции [Протокол передачи] выбрана опция [FTP], можно вводить до 97 символов. Если для функции [Протокол передачи] выбрана опция [SMB], введите один из следующих вариантов.

    • user_name@domain_name (например, fuji@xerox.com), где user_name (имя пользователя) составляет максимум 32 символа, а domain_name (имя домена) не более 64 символов

    • domain_name\user_name (например, xerox\fuji), где user_name (имя пользователя) составляет максимум 32 символа, а domain_name (имя домена) не более 64 символов

    • local_user_name (например, Fuji-Xerox) не более 32 символов

    Пароль

    Эта функция позволяет указывать пароль, если этого требует сервер назначения. Выберите сервер из книги адресов, чтобы отобразить предустановленный пароль, или выберите [Пароль] и введите пароль, используя экранную клавиатуру. Если вы не хотите назначать пароль, оставьте поле ввода пароля пустым.

    Протокол передачи

    Эта функция позволяет выбирать протокол передачи. Необходимо выбирать тот же протокол, который используется сервером назначения.

    1. Выберите [Протокол передачи] на экране [Сканирование на компьютер].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    FTP

    Задание протокола FTP.

    SMB

    Задание протокола SMB.

    SMB (формат UNC)

    Задание протокола SMB (с форматом UNC).

    Если активизирована удаленная идентификация, будет выведено приглашение о вводе логина и пароля пользователя, прежде чем можно будет воспользоваться функцией сканирования на компьютер. Идентификатор логина и пароль будут переданы на сервер Kerberos. Данная функция доступна только после идентификации пользователя.

    Адресная книга

    Эта опция позволяет выбрать сервер назначения из адресной книги. Информацию о регистрации назначений см. в главе "Настройки" руководства администратора.

    1. Выберите [Адресная книга на экране[Сканирование на компьютер].

    2. Из списка адресной книги выберите сервер назначения, а затем нажмите кнопку [Добавить ->].

    3. Нажмите [Закрыть].

    Имя/Протокол

    Отображает информацию о сервере назначения, внесенную в Адресную книгу.

    Параметры

    Отображение подробной информации о выбранном сервере.

    Добавить -»

    Добавляет выбранный сервер назначения в поле [Сохранить в].

    Сохранить в

    Отображает выбранный сервер назначения и информацию о нём.

    Обзор

    Эта функция позволяет выбрать местоположение в сети для сохранения сканированного документа. Обзор начинается на уровне рабочей группы, продолжается на уровне сервера, а затем идет по многоступенчатой иерархии общих папок.

    Если в качестве значения опции [Транспортный протокол] указан [FTP], кнопка [Просмотр] будет подсвечена серым цветом и недоступна для выбора. Данная кнопка не будет отображаться, если для аппарата не задан адрес формата IPv4.

    1. На экране[Сканирование на компьютер] выберите пункт [Просмотр].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить]. Предыдущий

    Один шаг вверх в иерархии папок.

    Следующий

    Один шаг вниз в иерархии к выбранному местоположению.

    Общие настройки

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите на сенсорном экране тип сканирования.

    3. Выберите вкладку [Общие настройки] на сенсорном экране.

    4. Выберите нужную опцию.

    WorkCentre 5225A/5230A

    WorkCentre 5222/5225/5230

    Цветное сканирование (WorkCentre 5225A/5230A)

    Эта функция позволяет задать цветовой режим.

    WorkCentre 5222/5225/5230 не поддерживает эту функцию.

    Выберите опцию цветного режима для функции [Цветное сканирование] на экране [Общие настройки].

    Автоопределение

    Определяется цвет содержимого документа и производится полноцветное сканирование, если содержимое является цветным, и черно-белое, если содержимое является черно-белым.

    Если выбрана функция [Автоопределение] и для параметра [Высокая степень сжатия MRC] установлена позиция [Включено] в [Формат файла], то черные и белые страницы сканируются в шкале серого.

    Цветное

    Производится полноцветное сканирование.

    Черно-белое

    Сканирование производится в черно-белом цвете, вне зависимости от цвета содержимого исходного документа.

    Шкала серого

    Сканирование производится в шкале серого, вне зависимости от цвета содержимого исходного документа.

    Светлее/Темнее

    Позволяет настроить уровень яркости для сканируемых изображений.

    Функция "Светлее/Темнее" в WorkCentre 5225A/5230A находится на вкладке [Расширенные настройки] в параметре [Опции изображения].

    Регулирует уровень яркости, используя кнопки прокрутки.

    2-стороннее сканирование

    Используйте эту опцию для указания односторонних или двусторонних оригиналов, а также их ориентации.

    Нажмите кнопку предустановки для функции [2-стороннее сканирование] на экране [Общие настройки].

    1-сторонние

    Сканирует одну сторону оригинала.

    2-сторонние

    Сканирует обе стороны оригинала Данная опция возможна, если на обеих сторонах оригинала находятся изображения с одной ориентацией на бумаге.

    2-сторонние - Повернуть сторону 2

    Сканирует обе стороны оригинала Данная опция возможна, если на обеих сторонах оригинала находятся изображения с противоположной ориентацией на бумаге.

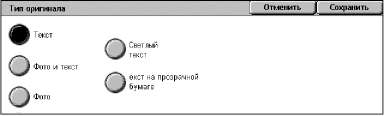

    Тип оригинала

    Эта опция позволяет сканировать изображение с оптимальным качеством при выборе типа оригинала.

    В WorkCentre 5225A/5230A функция [Тип оригинала] не влияет на качество изображения в следующих случаях:

    - когда в [Цветное сканирование] выбран [Цветное] или [Шкала серого].

    - когда в разделе [Цветное сканирование] выбрано [Автоопределение], а в разделе [Формат файла] для параметра [Высокая степень сжатия MRC] выбрана позиция [Включено].

    Нажмите кнопку предустановки для функции [Тип оригинала] на экране [Общие настройки].

    Фото и Текст

    Эту опцию следует использовать для сканирования документов, содержащих текст и фотографии. Текст и фотографии распознаются автоматически и для этих областей подбираются соответствующие режимы качества изображения.

    Текст

    Эту опцию следует использовать для копирования документов, содержащих только текст.

    Фото

    Эту опцию следует использовать для копирования документов, содержащих только фотографии.

    Предуст. сканир-ния

    Позволяет выбрать качество сканирования изображений.

    Нажмите кнопку [Предуст. сканир-ния] на экране [Общие параметры].

    Общ.дост.+Печать

    Данный режим подходит для обычных документов, предназначенных для просмотра на экране. Документ будет сохранен с небольшим размером файла и нормальным качеством изображения.

    Архивная запись

    Данный режим подходит для обычных документов, предназначенных для электронного хранения в архиве. Документ будет сохранен с наименьшим размером файла и нормальным качеством изображения.

    OCR

    Данный режим подходит для документов, предназначенных для обработки OCR. Документ будет сохранен с большим размером файла и наилучшим качеством изображения.

    Высококач. оттиск

    Данный режим подходит для документов, содержащих графические объекты и фотографии. Документ будет сохранен с большим размером файла и максимально возможным качеством изображения.

    Далее

    Отображает экран [Предуст. сканир-ния], где возможно выбрать следующие дополнительные режимы.

    Простое сканирование

    Данный режим подходит для документов, которые требуют минимальных обработки и сжатия изображения. Документ будет быстро сохранен в файл избыточно большого размера.

    Специальная

    Данный режим позволяет использовать качество сканирования, определенное администратором системы.

    Расширенные настройки

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите на сенсорном экране тип сканирования.

    3. Выберите вкладку [Расширенные настройки].

    4. Выберите нужную опцию.

    5. Нажмите [Сохранить].

    WorkCentre 5225A/5230A

    WorkCentre 5222/5225/5230

    Фотографии (WorkCentre 5225A/5230A)

    Данная функция позволяет улучшать качество изображений, полученных при сканировании цветных фотографий.

    WorkCentre 5222/5225/5230 не поддерживает эту функцию.

    Данная функция доступна, когда изображение помещено на стекло экспонирования.

    1. Выберите [Фотографии] на экране [Расширенные настройки].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Выключено

    Режим выключен.

    Улучшение качества фотографий

    Улучшает качество изображений, полученных при сканировании цветных фотографий, когда во вкладке [Полноцветное] установлен параметр [Цветовой режим].

    При выбранной функции [Улучшить фотографии] становятся недоступными функции [Подавление тени] и [Подавление фона].

    Опции изображения

    Позволяет настроить уровень яркости и четкости для сканируемых изображений.

    1. Выберите [Опции изображения] на экране [Расширенные настройки].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Светлее/Темнее

    Задание уровня яркости сканированного изображения.

    Резкость

    Задание уровня резкости тонких линий и краев сканированного изображения.

    Подавление фона (WorkCentre 5222/5225/5230)

    Данная опция подавляет цвета фона и проступание изображения при сканировании.

    Для WorkCentre 5225A/5230A эта функция доступна в разделе [Улучшение изображения].

    1. Выберите [Подавление фона] на экране [Расширенные настройки].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Без подавления

    Режим выключен.

    Автоподавление

    Автоматически подавляет цвета фона.

    При выборе [Фото] на экране [Тип оригинала], этот режим будет отключен.

    Улучшение изображения (WorkCentre 5225A/5230A)

    Данная опция позволяет подавлять цвета фона и регулировать уровень контраста при сканировании.

    Чтобы больше узнать о функции подавления фона WorkCentre 5222/5225/5230, обратитесь к Подавление фона (WorkCentre 5222/5225/5230).

    [Контраст] отображается при выборе [Шкала серого] или [Цветное] на экране [Тип оригинала].

    1. Выберите [Улучшение изображения] на экране [Расширенные настройки].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Подавление фона

    • Без подавления - Сканирование производится без подавления фона.

    • Автоподавление - Автоматическое подавление цветного фона при выборе варианта [Черно-белый] на экране [Цветное сканирование] или белого фона на цветных документах при выборе варианта [Цветное] на экране [Цветное сканирование].

    При выборе [Фото] на экране [Тип оригинала], этот режим будет отключен.

    Контраст

    Задание уровня контрастности сканированных изображений.

    Подавление тени (WorkCentre 5225A/5230A)

    Данная опция подавляет проступание изображения при сканировании. WorkCentre 5222/5225/5230 не поддерживает эту функцию.

    1. Выберите [Подавление тени] на экране [Расширенные настройки].

    Выберите нужную опцию.

    2.

    3. Нажмите [Сохранить].

    Без подавления

    Режим выключен.

    Автоподавление

    Автоматически подавляет появление теней на сканированных изображениях.

    Цветовое пространство (WorkCentre 5225A/5230A)

    Эта функция позволяет указать цветовое пространство для сканируемых изображений.

    WorkCentre 5222/5225/5230 не поддерживает эту функцию.

    Кнопка [Цветовое пространство] активна при выбранной позиции [Включено] в параметре [Цветовое пространства] в режиме системного администратора. Для получения дополнительной информации обратитесь к главе "Настройки" руководства системного администратора.

    Кнопка [Цветовое пространство] активна при выбранном варианте [Цветное] в разделе [Цветное сканирование].

    Кнопка [Цветное пространство] неактивна, когда выбрано [PDF/ A] в разделе [Формат файла].

    Для использования в разделе [Формат файла] функции "Текст с возможностью поиска" должен быть установлен параметр [sRGB].

    1. Выберите [Цветовое пространство] на экране [Расширенные настройки].

    2. Выберите [sRGB] или [Цветовое пространство устройства].

    3. Нажмите [Сохранить].

    sRGB

    Для обработки сканированного изображения используется sRGB.

    Цветовое пространство устройства

    Для обработки сканированного изображения используются расширенные цветовые настройки. При выборе этой опции используются установки по умолчанию для функций [Светлее/Темнее], [Резкость], [Подавление тени], [Контраст] и [Подавление фона].

    Настройка макета

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите на сенсорном экране тип сканирования.

    3. Выберите вкладку [Настройка макета].

    4. Выберите нужную опцию.

    5. Нажмите [Сохранить].

    Разрешение

    Эту опцию используют для выбора разрешения при сканировании документа. Чем выше разрешение, тем больше размер сохраняемого файла изображения. Кроме того, для выполнения сканирования потребуется больше времени.

    1. Выберите [Разрешение сканирования] на экране [Настройка макета].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Разрешение

    Сканирование с разрешением 200, 300, 400 или 600 точек на дюйм.

    Для WorkCentre 5225A/5230A, когда для параметра [Высокое сжатие MRC] выбран вариант [Включено] или для параметра [Текст с возможностью поиска] выбран вариант [Формат файла], доступны только режимы [200 точек на дюйм] и [300 точек на дюйм].

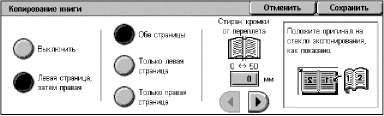

    Сканирование книги

    Эта опция используется для сканирования страниц разворота книги или переплетенных оригиналов с правильной последовательностью страниц со стекла экспонирования. Две страницы разворота при этом будут сохранены как два отдельных изображения.

    1. Выберите опцию [Сканирование книги] на экране [Настройка макета].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Страницы разворота переплетенного оригинала следует размещать на стекле экспонирования в горизонтальной ориентации.

    Выключено

    Режим выключен.

    Левая страница, затем правая

    Сканирование обеих страниц разворота книги слева направо.

    • Обе страницы - Сканирование левых и правых страниц.

    • Только левые - Сканирование только левых страниц.

    • Только правые - Сканирование только правых страниц.

    Правая страница, затем левая

    Сканирование обеих страниц разворота книги справа налево.

    • Обе страницы - Сканирование левых и правых страниц.

    • Только левые - Сканирование только левых страниц.

    • Только правые - Сканирование только правых страниц.

    Верхняя страница, затем нижняя

    Сканирование обеих страниц разворота книги сверху вниз.

    • Обе страницы - Сканирование верхних и нижних страниц.

    • Только верхние - Сканирование только верхних страниц.

    • Только нижние - Сканирование только нижних страниц.

    Стирание кромки переплета

    Стирание изображения в средней части, где книга сшита. Эта область может быть затенена из-за сгиба листов книги. Для указания области, где следует выполнить стирание (от центра разворота), используйте кнопки прокрутки. Диапазон значений составляет 0-50 мм и регулируется с шагом 1 мм.

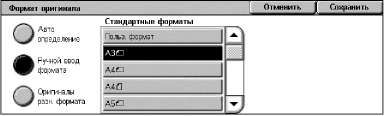

    Формат оригинала

    Эта функция позволяет автоматически задавать формат оригинала, выбирать его из списка предустановок или копировать оригиналы смешанного формата. Если используется предустановка, оригиналы будут сканированы как указанный формат, независимо от их фактического размера.

    1. Выберите [Формат оригинала] на экране [Настройка макета].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Автоопределение

    Автоматическое определение размера документов стандартных форматов.

    Ручной ввод формата

    Эта функция позволяет выбирать формат оригинала из 11 предварительно заданных установок для стандартных форматов вертикальной или горизонтальной ориентаций, или же пользовательский формат в пределах 15 - 297 мм по длине и 15 - 432 мм по ширине. Предустановки задает системный администратор.

    Оригиналы смешанного формата

    Позволяет одновременно сканировать оригиналы смешанного формата. Машина автоматически определяет смешанный формат оригиналов и сканирует каждую страницу с сохранением первоначального формата. В податчик оригиналы разного формата следует загружать, выравнивая верхние левые углы.

    Оригиналы формата 5.5 * 8.5" и A5 следует загружать с вертикальной ориентацией.

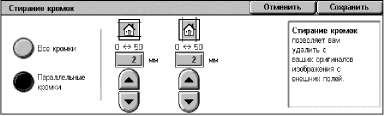

    Стирание краев

    Эта опция позволяет стирать со сканированного изображения нежелательные отметки, например, тени и отверстия перфорации на углах.

    1. Выберите опцию [Стирание краев] на экране [Настройка макета].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Все кромки

    Стирает одинаковое количество пространства с четырех краев документа. Объем стираемого пространства определяется Системным администратором и не может быть изменен на данном экране. Если вы не хотите стирать с какого-либо края, выберите [Параллельные кромки], а затем задайте значение 0 для верхнего/нижнего и левого/правого краев.

    Параллельные кромки

    Позволяет задать объем для стирания с верхнего, нижнего, левого и правого краев документа. Допускается вводить значения до 50 мм.

    Ориентация оригинала

    • Вертикальные изображения - Эту опцию следует выбирать, если верх оригинала обращен к задней стороне машины.

    • Гориз. изображения - Эту опцию следует выбирать, если верх оригинала обращен к левой стороне машины.

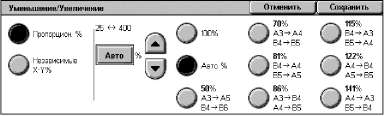

    Уменьшение/Увеличение

    Эта опция позволяет уменьшать и увеличивать изображение оригинала в заданном масштабе в пределах 25 - 400%.

    1. Выберите [Уменьшение/ Увеличение] на экране [Настройка макета].

    2. Укажите процентное соотношение, используя кнопки стрелок, или выберите кнопку предустановки.

    3. Нажмите [Сохранить].

    Данная функция WorkCentre 5225A/5230A автоматически устанавливается на 100%, когда в параметре [Высокое сжатие MRC], [Формат файла] установлено значение [Включено].

    Пропорционально %

    • Текстовое поле — позволяет задать желаемую пропорцию уменьшения/ увеличения, используя кнопки прокрутки. Вы можете ввести значение, нажав на текстовое поле и вводя цифры с клавиатуры на панели управления. Можно задать значение в диапазоне от 25 до 400 % с шагом изменения 1%.

    • 100% - Сканированный документ будет иметь формат оригинала.

    • Предустановленные - Выбор из семи значений увеличения/уменьшения. Предустановки задает системный администратор.

    Введите формат отпеч-в

    Позволяет выбрать формат вывода документов из набора стандартных размеров бумаги.

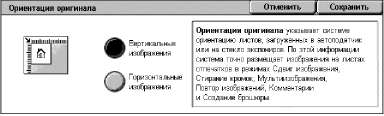

    Ориентация оригинала

    Эта опция позволяет указывать ориентацию оригинала.

    1. Выберите [Ориентация оригинала] на экране [Настройка макета].

    2. Выберите нужную опцию.

    3. Нажмите [Сохранить].

    Для WorkCentre 5225A/5230A при включенной в [Формат файла] функции "Текста с возможностью поиска" параметр [С поиском - Ориентация страницы] в режиме системного администратора аннулирует параметр [Ориентация оригинала].

    Вертикальные изображения

    Эту опцию следует выбирать, если верх оригинала обращен к задней стороне машины.

    Гориз. изображения

    Эту опцию следует выбирать, если верх оригинала обращен к левой стороне машины.

    Опции эл. почты/Опции записи файлов

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите на сенсорном экране тип сканирования.

    3. Если вы выбрали [Эл. почта], перейдите на вкладку [Опции эл. почты]. Если вы выбрали [Сканирование в почт. ящик], [Сетевое сканирование] или [Сканирование на компьютер], перейдите на вкладку [Опции записи файлов].

    4. Выберите нужную опцию.

    Качество/Размер файла (WorkCentre 5225A/5230A)

    Данная функция позволяет выбирать уровень сжатия данных для изображений, сканированных в цветном и шкале серого.

    WorkCentre 5222/5225/5230 не поддерживает эту функцию.

    Эта функция недоступна, когда в разделе [Цветное сканирование] выбрана позиция [Черно-белое].

    Доступно только три уровня сжатия, когда в параметре [Формат файла] выбрано [Высокое сжатие MRC] для [PDF - Множество страниц в файле], [PDF/A] или [XPS] .

    1. Выберите [Качество/Размер файла] на экране [Опции эл. почты] или [Опции записи файлов].

    2. Выберите уровень качества и размер файла.

    3. Нажмите [Сохранить].

    <<<назад далее>>>



    при использовании материалов ссылка на сайт awella.ru обязательна
