    Инструкция по заправке картриджа Samsung SCX-4100 тонером самостоятельно, руководство

    Вам понадобятся : тонер 1210 и фотовал.

    1. Откручиваем пять винтов, как показано на рисунке.

    2. Открываем две защелки справа и слева, как показано на рисунке.

    3. Открываем

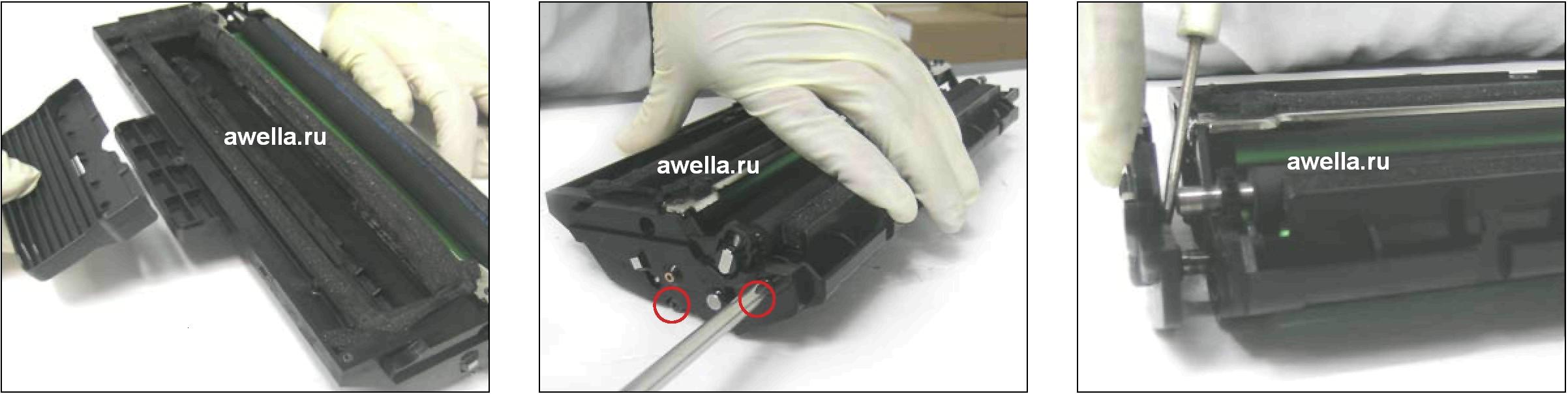

    4. Снимаем ручку держателя.

    5. Выкручиваем два винта с торца, как показано на рисунке.

    6. Снимаем боковину, если нужно, поддеваем ее отверткой.

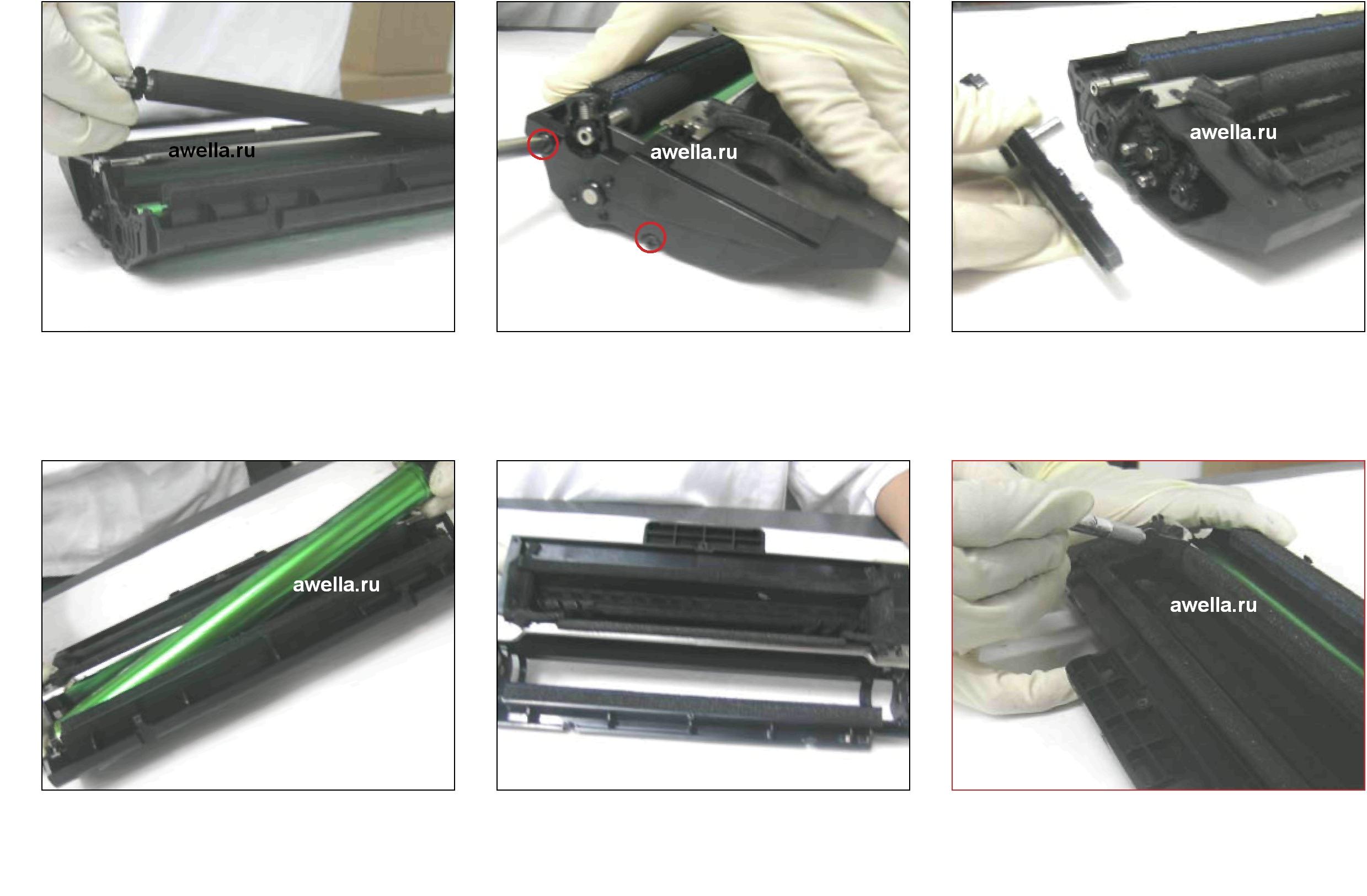

    7. Снимаем ролик.

    8. Выкручиваем два винта с противоположного торца и снимаем другую боковину.

    9. Снимаем барабан. Не повредите поверхность барабана.

    11. Клиент без ролика и барабана.

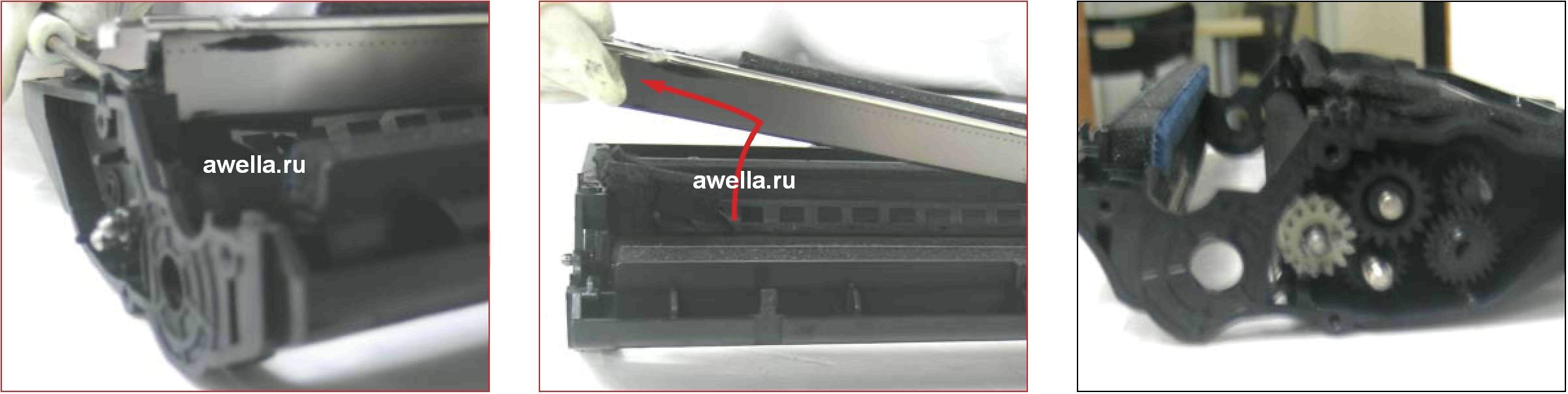

    12. Снимаем ракель.

    13. Отделяем ракель от смазки.

    14. Приподняв снимаем ракель.

    15. Колдуем дальше.

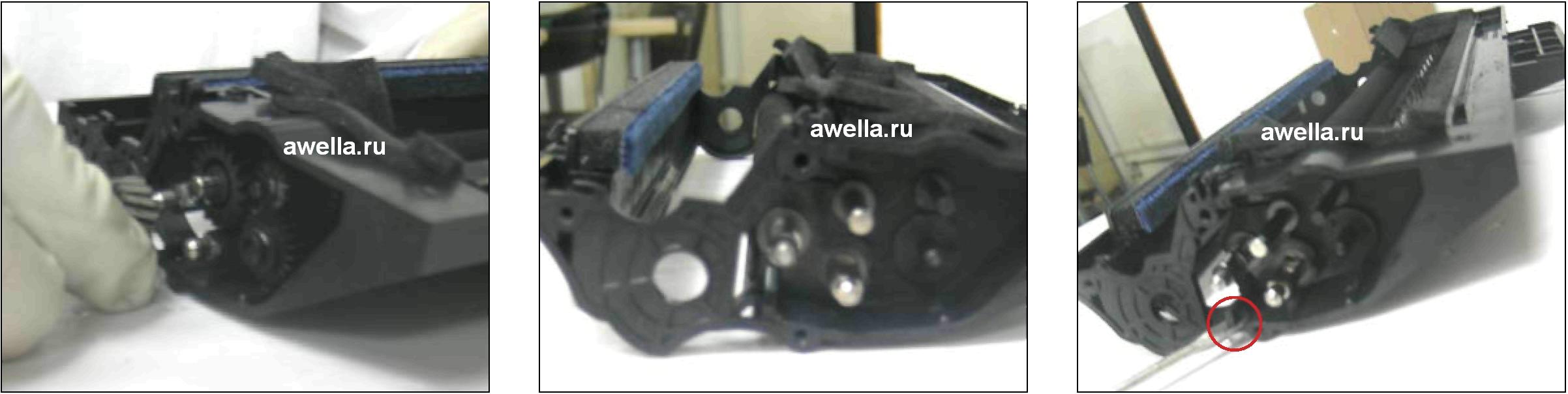

    16. Снимаем все шестеренки, как показано на рисунке.

    17. Шестеренки сняты.

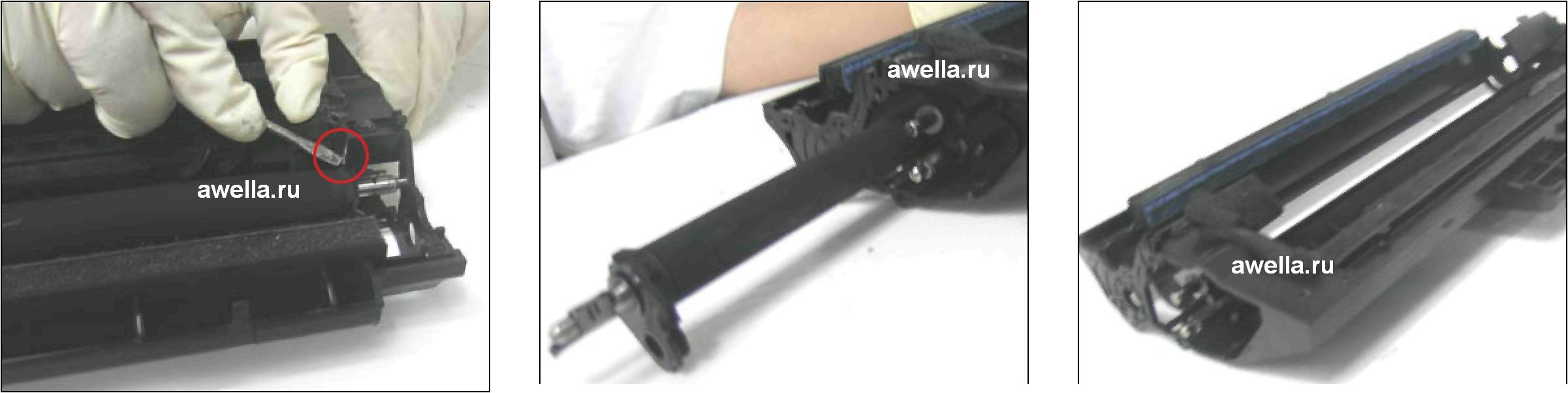

    18. Снимаем пластину поддержки ролика, сняв первую скрепку.

    19. Снимаем вторую скрепку с противоположной стороны.

    20. Снимаем пластину поддержки и вытаскиваем ролик.

    21. Наш пациент разобран.

    Замена ракеля

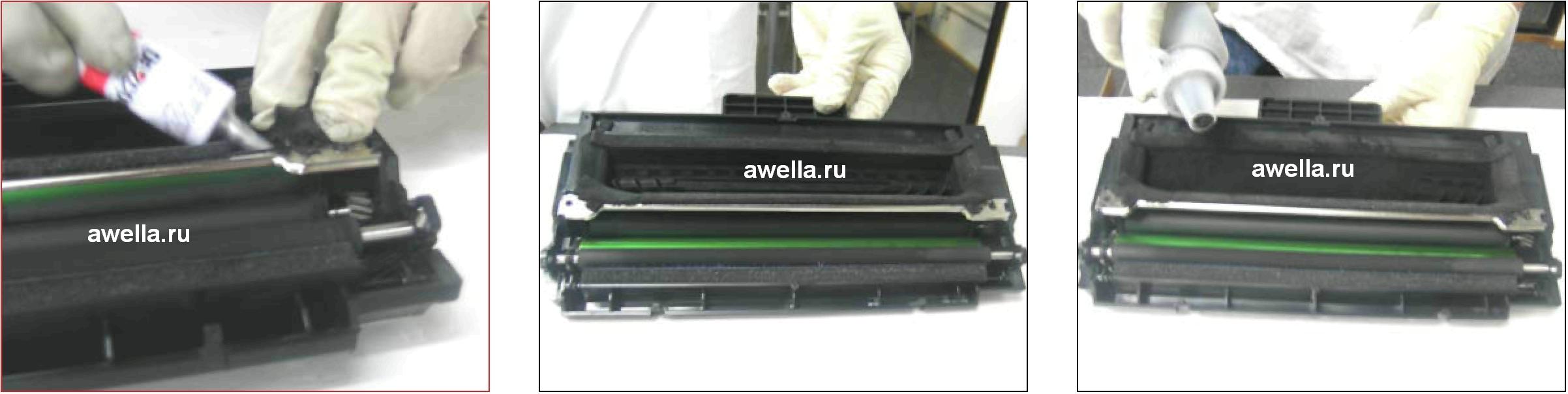

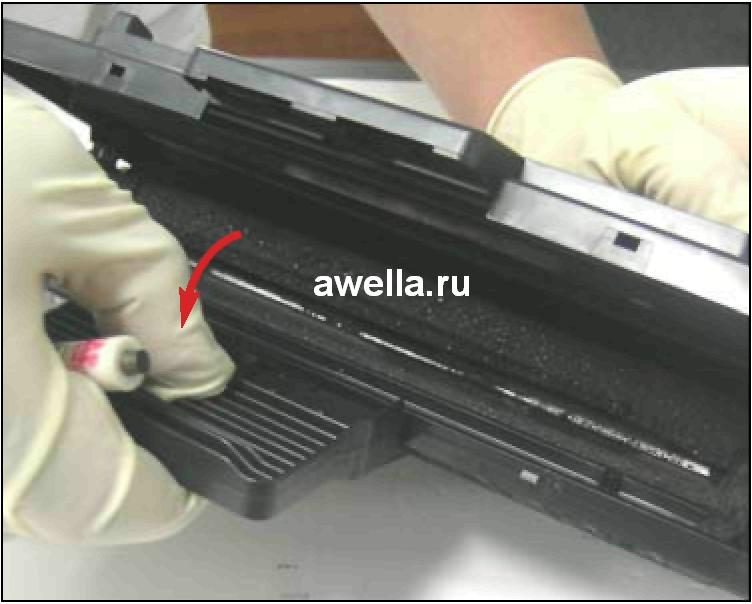

    22. После установки ракеля промажте щели замазкой или пеной.

    23. Собираем.

    24. Перед окончательной сборкой картридж заправляем тонером.

    Заметим, что работать с ним нужно аккуратно, стараясь не повредить и не поцарапать его.
