Инструкция по заправке картриджа Samsung SCX 6320 тонером самостоятельно, руководство по заправке картриджей тонером

Для заправки картриджа Вам понадобятся : 250 грамм тонера Xerox P8E или Samsung 1210 и чип.

Samsung 4300

Тонер картридж

картридж Samsung 4300

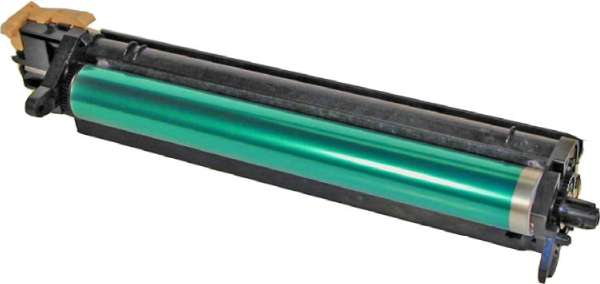

Драм картридж

Для заправки картриджа подойдет тонер Samsung ML-1210, примерно 250 грамм

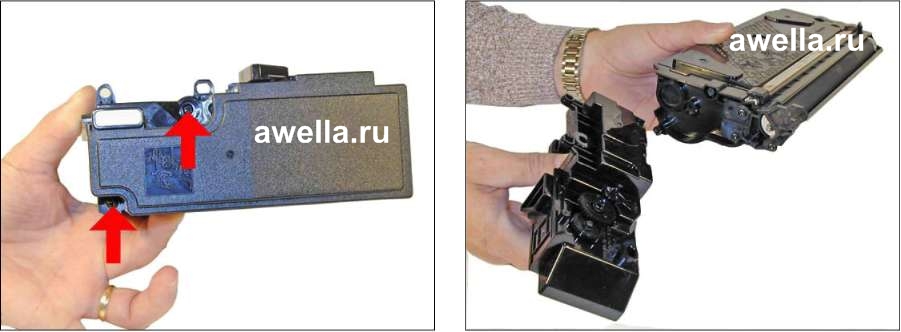

откручиваем два винта и снимаем боковину картриджа и чистим от остатков тонера......

................

чистим от остатков тонера и вынимаем врышку бункера с тонером ..........

открутив три винта, снимаем планку крепления вала картриджа.............

откручиваем три винта с противоположной стороны картриджа.........

обратите внимание на расположение шестеренок картриджа..............снимаем их............

откручиваем винты и разбираем картридж далее................

снимаем вал картриджа и чистим от остатков тонера...................

чистим ракель картриджа.............

устанавливаем вал картриджа.............устанавливаем боковину картриджа и закручиваем два винта..........

собираем шестеренки картриджа..............

меняем чип картриджа ...........

устанавливаем боковую панель, крепим ее тремя винтами..............ставим плату крепления барабана и закручиваем винты крепления..........

собираем далее............. заправляем картридж тонером .............

ставим боковую панель и крепим ее винтами

проверяем штифты............работаем с драм картриджем откручиваем винт....

нажать как показано и снять крышку........открутите два винта..........

открутите винт..........снимите блок вала картриджа.................

откручиваем два винта крепления металлической платы и................снимаем ее............

вынимаем штифт крепления фотобарабана...........и снимаем его............

откручиваем два винта, как показано...........

вынимаем, чистим от остатков тонера.....................

устанавливаем обратно, закручиваем винты.............

ставим фотобарабан картриджа ..............

в сборе.............

устанавливаем штифт.............устанавливаем металлическую пластину и закручиваем винты..........

разбираем далее...........не потеряйте маленькую пружинку...........

снимаем вал, прочищаем от остатков тонера............ставим вал на место.........

устанавливаем крепление вала и............пружину...............

смазываем смазкой.........проверяем работу шестеренок..................

устанавливаем боковую панель, закручиваем винты............

чистим от остатков тонера, ставим крышку на место, закручиваем винт..........меняем предохранитель картриджа......
