Знакомство с устройством HP LJ Enterprise 500 Color M575

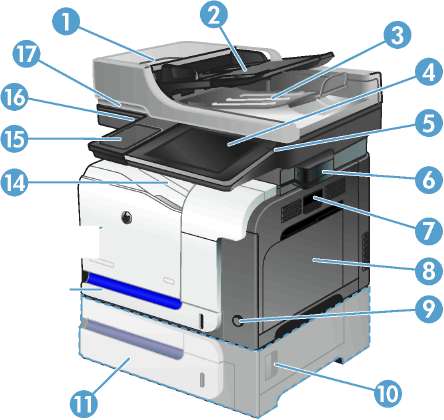

Вид спереди

1 Защелка крышки устройства подачи документов (доступ для устранения замятий)

2 Подающий лоток податчика документов

3 Выходной приемник устройства АПД

4 Панель управления с цветным сенсорным дисплеем (наклоняется для удобства обзора)

5

Кнопка "Главный экран" (возвращает устройство к главному экрану). Кнопка находится сбоку на панели управления.

6

Сшиватель (только для МФУ M575f)

7

Ручка правой дверцы (позволяет открыть для устранения замятий)

8

Лоток 1

9

Выключатель

10

Дверца для устранения замятий в дополнительном лотке 3

11

Дополнительный лоток 3

12

Лоток 2

13

Передняя дверца (доступ к модулю сбора тонера и картриджам (выкупаем по высокой цене, выкупим, скупаем в объеме цена, покупаем дорого, по высоким ценам, выше на 17%))

14

Выходной лоток

15

Гнездо аппаратной интеграции для подключения устройств сторонних производителей

16 17

USB-порт облегченного доступа (для печати и сканирования без компьютера)

Рукоятка сканера (для подъема крышки сканера)

Вид сзади

Форматтер (содержит интерфейсные порты)

Разъем шнура питания

Разъем замка блокировки кабельного типа

Интерфейсные порты

Порт факса

USB-порт для внешних USB-устройств (порт может быть закрыт)

Порт печати Hi-Speed USB 2.0

Разъем подключения к локальной сети (LAN) Ethernet (RJ-45)

Разъем интерфейса для подключения устройств сторонних производителей

Серийный номер и расположение номера модели

Номер модели и серийный номер указаны на идентификационной наклейке, расположенной на задней панели устройства. Серийный номер содержит сведения о стране/регионе производства, версии, производственном коде и производственном номере изделия.

Панель управления

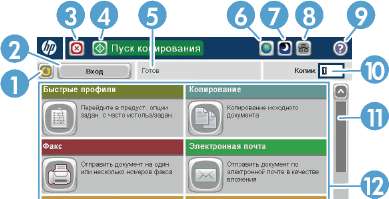

Главный экран панели управления

Главный экран дисплея обеспечивает доступ к функциям устройства и отображает его текущее состояние.

Вы можете вернуться на Главный экран в любой момент нажатием кнопки "Главный экран" на правой стороне панели управления устройства.

Функции, доступные на главном экране, могут различаться, в зависимости от конфигурации устройства.

1 Меню "Отчеты"



Уровень 1

Уровень 2

Описание

Страницы конфигурации/состояния

Карта меню "Администрирование"

Отображение структуры меню Администрирование.



Страница текущих настроек

Содержит текущие настройки для каждого параметра меню Администрирование.



Страница конфигурации

Содержит параметры устройства и список установленных дополнительных устройств.
