Память принтера HP 5100 и ее расширение
В данном принтере имеются три слота для установки модулей памяти DIMM, которые можно использовать следующим образом:
• Расширение памяти принтера. Доступны модули DIMM 16,32 и 64 Мбайт (максимальный объем 192 Мбайт).
• Модули флэш-памяти DIMM, каждый объемом 2 и 4 Мбайт. В отличие от стандартной памяти принтера, флэш-память DIMM может использоваться для постоянного хранения загруженных компонентов в памяти, даже когда принтер выключен.
• Флэш-памяти может хранить шрифты, макросы, EWS или шаблоны.
• Другие языки и параметры принтера на базе DIMM.
Модули памяти с однорядными контактами (SIMM), использовавшиеся в предыдущих моделях принтеров HP LaserJet, не совместимы с этим принтером.
Вам может потребоваться установить дополнительную память в принтер, если Вы часто печатаете сложную графику или документы на языке PS, печатаете с использованием дополнительного модуля двухсторонней печати, используете много загруженных шрифтов, печатаете в режиме ProRes1200 или с использованием больших форматов бумаги.
В принтере имеются два слота расширенного ввода-вывода для обеспечения работы принтера со следующими устройствами:
• Сетевая карта.
• Устройство хранения информации больших объемов, например, жесткий диск.
Для определения объема памяти, установленного в принтере, или модулей, установленых в слотах, распечатайте конфигурационную страницу.
Установка модулей памяти DIMM
Статическое электричество может повредить модули памяти с двухрядными контактами (DIMM). При работе с модулями DIMM наденьте антистатический браслет или периодически прикасайтесь к поверхности антистатической упаковки и к открытой металлической части в принтере.
Если Вы еще не распечатали конфигурационную страницу, распечатайте ее, чтобы определить, какой объем памяти уже установлен в принтере, прежде чем устанавливать дополнительную память.
1 Выключите принтер. Отсоедините шнур электропитания и все остальные кабели. (Если установлен модуль двухсторонней печати, то необходимо сначала отсоединить заднюю часть и лоток. )
2 Отверните два прижимных винта с задней поверхности принтера.
3 Плотно возьмитесь за выступы и потяните плату форматирующего устройства на себя. Поместите ее на ровную непроводящую поверхность.
4 Выньте модуль DIMM из антистатического корпуса. Держите DIMM пальцами за бока и большими пальцами за задний край. Расположите пазы на модуле DIMM над слотом DIMM. (Убедитесь в том, что зажимы на обеих сторонах слота DIMM открыты и повернуты наружу.)
5 Вставьте DIMM прямо в слот (с нажимом). Убедитесь, что зажимы на обоих концах слота DIMM встали на место до щелчка. (Чтобы извлечь DIMM, необходимо открыть зажимы.) Модуль DIMM со встроенным программным обеспечением необходимо установить в слот 1, как показано на рисунке. Модули памяти DIMM можно переустановить в любой другой слот, отличный от первого.
6 Установите плату форматирующего устройства обратно в принтер и крепко закрутите два винта.
7 Если был установлен модуль двухсторонней печати, то присоедините обратно лоток и заднюю часть модуля. Снова подсоедините интерфейсные кабели и кабель питания. Включите принтер, чтобы протестировать установленные модули DIMM.
Если установленмодуль двухсторонней печати:
1 Выдвиньте заднюю секцию модуля двухсторонней печати из принтера.
2 Снимите заднюю секцию модуля, для этого необходимо поднять и повернуть ее таким образом, чтобы высвободить все захваты из пазов, как показано на рисунке.
3 Отсоедините шнур электропитания и все остальные кабели.

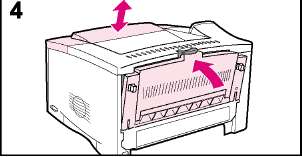

4 Отсоедините кабель лотка, для этого его необходимо поднять и вынуть из паза, как показано на рисунке.
Перейдите к действию 2.
Чтобы установить кабель лотка и заднюю секцию модуля двухсторонней печати, выполните приведенные действия в обратном порядке. Убедитесь, что кабель лотка подсоединен правильно и кабели проходят с левой стороны.
Проверка правильности установки памяти
Выполните приведенные ниже действия, позволяющие убедиться в правильности установки модулей DIMM:
1 Убедитесь втом, что на дисплее панели управления принтера появляется надпись готов после включения принтера. Если появилось сообщение об ошибке, модуль DIMM, возможно, установлен неправильно. Проверьте сообщения принтера.
2 Распечатайте новую конфигурационную страницу.
3 Обратитесь к разделу памяти в странице конфигурации и сравните его со страницей конфигурации, которую вы распечатали до установки модуля DIMM. Если объем памяти не увеличился, возможно, что модуль DIMM установлен неправильно (повторите процедуру установки) или неисправен (попробуйте установить новый модуль DIMM).
Если Вы установили язык (или персонализацию) принтера, просмотрите раздел "Установленные персонализации" на странице конфигурации. В этом разделе должна появиться информация о новом языке принтера.
Настройка параметров памяти
Сохранение ресурсов
Режим сохранения ресурсов позволяет принтеру сохранять в памяти загруженные ресурсы (постоянно загруженные шрифты, макрокоманды или изображения), когда язык принтера или разрешение меняются.
Если в принтере отсутствует дополнительный жесткий диск или флэш-память DIMM для хранения загруженных ресурсов, при загрузке необычно большого количества шрифтов или если принтер работает в режиме разделения времени, вам, возможно, следует изменить объем памяти, выделенной для каждого языка.
Минимальный объем памяти, выделяемой для сохранения ресурсов, составляет 400 Кбайт для PCL и столько же для PS.
Для определения объема памяти, выделенной для языка, выполните следующие действия.
1 В меню конфигураций задайте сохр . ресурсов=вкл . Вам может понадобиться добавить память в принтер, чтобы этот параметр появился в панели управления принтера.
2 Кроме того, в меню конфигураций выберите pcl, память или ps, память и установите параметр на максимальное значение, имеющееся в списке. Эта величина будет меняться в зависимости от того, какой объем памяти установлен в принтере.
3 С помощью прикладной программы загрузите все шрифты, которые Вы хотите использовать для выбранного языка.
4 Распечатайте страницу конфигурации. Объем памяти, используемой шрифтами, указан рядом с именем языка. Округлите это значение до ближайших 100 Кбайт. (Например, если показано 475 Кбайт, должно быть зарезервировано 500 Кбайт.)
5 В меню конфигураций задайте значения для pcl, память или ps, память, равными величине, определенной в действии 4.
6 Повторите действие 3. (Вы должны снова загрузить все шрифты, см. ниже.)
Когда Вы меняете параметр сохранения ресурсов, все загруженные ресурсы (например, шрифты и макрокоманды) должны быть загружены снова, если они не хранятся на дополнительном жестком диске или во флэш-памяти DIMM.
Буфер ввода-вывода
Чтобы компьютер продолжал работать, не ожидая окончания выполнения задания на печать, находящегося в очереди, часть памяти принтера (буфер ввода-вывода) используется для хранения выполняемых заданий. (Если режим буферизации ввода-вывода выключен, память для выполнения этой функции не резервируется.)
В большинстве случаев лучше всего позволить принтеру автоматически резервировать память для буфера ввода-вывода. (На каждый мегабайт памяти, добавленной в принтер, резервируется 100 Кбайт.)
Для ускорения сетевой печати Вы можете увеличить объем памяти, зарезервированной для буфера ввода-вывода.
Для изменения параметра буфера ввода-вывода выполните следующие действия.
1 В меню ввода-вывода установите буфер=вкл .
2 Также в меню ввода-вывода задайте размер буфера равным требуемому значению.
Когда Вы меняете параметр буфера ввода-вывода, все
загруженные ресурсы (например, шрифты и макрокоманды) должны быть перезагружены заново, если они не хранятся на дополнительном жестком диске или во флэш-памяти DIMM.
Установка карт и устройств хранения информации больших объемов
Перед установкой плат или запоминающих устройств большой емкости выключите принтер.
Для удаления файлов из устройства хранения информации используйте HP Web Jetadmin.
