Подключение к сети HP Photosmart 2573

Настройка проводной сети

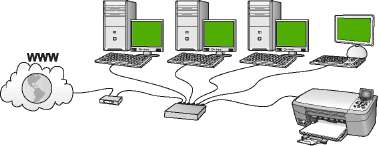

Используйте этот раздел для подключения к маршрутизатору сети Ethernet, коммутатору или беспроводному маршрутизатору с помощью кабеля Ethernet. Такая сеть называется проводной или Ethernet.

Чтобы настроить аппарат для работы в проводной сети, необходимо выполнить следующее:

• Сначала подготовьте все необходимые компоненты, как описано в следующем разделе Необходимые компоненты для проводной сети.

• Затем подключите с помощью кабеля сети Ethernet к маршрутизатору, коммутатору или беспроводному маршрутизатору.

• После этого установите программное обеспечение, как описано в разделе Установка программного обеспечения для сетевого соединения.

Необходимые компоненты для проводной сети

Сеть Ethernet, включаящая маршрутизатор, коммутатор или беспроводной маршрутизатор с портами Ethernet (у кого приобрести оригинальные картриджи оптом, оптовик, скидка, продаем оптовые партии струйных картриджей, оригинальные картриджи оптом, цены).

Кабель CAT-5 Ethernet.

По внешнему виду стандартный кабель Ethernet не отличается от обычного телефонного кабеля, однако, эти кабели не являются одинаковыми. Они используют различное количество проводов и имеют разные разъемы. Кабель Ethernet имеет более широкий и толстый разъем (также называется RJ-45) с 8 контактами. Разъем телефонного кабеля имеет от 2 до 6 контактов.

Настольный или переносной компьютер с подключением к сети Ethernet или беспроводному маршрутизатору.

Аппарат поддерживает сети Ethernet со скоростью 10 Мбит/с и 100 Мбит/с. Если используется сетевая плата, убедитесь, что она также поддерживает такую скорость.

Широкополосное соединение с Интернетом требуется для доступа к функции HP Instant Share непосредственно с аппарата.

Подключение к сети

Порт Ethernet расположен сзади аппарата.

1. Извлеките желтую заглушку из разъема сзади аппарата .

2. Подсоедините кабель Ethernet к порту Ethernet сзади аппарата.

3. Подключите другой конец кабеля Ethernet к свободному порту маршрутизатора Ethernet, коммутатора или беспроводногомаршрутизатора.

4. После подключения аппарата к сети перейдите к компьютеру для установки программного обеспечения.

Установка программного обеспечения для сетевого соединения

Используйте этот раздел для установки программного обеспечения на компьютере Windows или Mac, подключенном к сети. Перед установкой программного обеспечения убедитесь, что аппарат подключен, как описано в разделе Настройка проводной сети.

Если компьютер настроен для подключения к различным сетевым устройствам, перед установкой программного обеспечения подключите эти устройства к компьютеру. В противном случае программа установки может использовать одну из зарезервированных букв, и доступ к какому-либо сетевому устройству на компьютере будет невозможен.

Процедура установки может занимать от 20 до 45 минут в зависимости от операционной системы, количества свободного места и тактовой частоты процессора.

Установка программного обеспечения на компьютере Windows

Следующие инструкции относятся только к компьютерам Windows.

1. Завершите работу всех используемых приложений, а также брандмауэров и антивирусных программ.

2. Вставьте прилагаемый к аппарату компакт-диск для Windows в привод CD-ROM компьютера.

3. Если появится диалоговое окно относительно брандмауэра, поступайте следующим образом:

Экран Неполадки при установке указывает на работу программы брандмауэра или антишпионской защиты, которая может помешать установке программ HP. Чтобы получить нужный результат, следует отключить программы брандмауэра или антишпионской защиты на время установки программ. По завершении установки можно возобновить работу программ брандмауэра или антишпионской защиты.

Сообщение Уведомление брандмауэра указывает на возобновление работы брандмауэра подключения к Интернету. Щелкните кнопку Далее, чтобы программа установки открыла нужные порты, и продолжите установку. При появлении сообщения Предупреждение по безопасности Windows для программы Hewlett-Packard следует разблокировать эту программу.

4. В экране Тип подключения выберите По сети и щелкните Далее.

Будет показан экран Поиск и программа установки выполнит поиск аппарата в сети.

5. На экране Обнаружен принтер проверьте правильность описания принтера. Если в сети найдено несколько принтеров, будет показан экран Обнаружены принтеры. Выберите устройство, к которому требуется подключиться. Чтобы просмотреть параметры аппарата, выполните следующее:

а. Перейдите к панели управления аппарата.

б. В Меню Сеть выберите Просмотреть параметры сети, а затем Отчет о проводной сети.

6. Если показано правильное описание устройства, выберите Да, установить этот принтер.

7. При появлении соответствующего приглашения перезагрузите компьютер, чтобы завершить процесс установки.

После установки программного обеспечения аппарат готов к использованию по сети.

8. Если на компьютере был отключен брандмауэр или антивирусное программное обеспечение, запустите их снова.

9. Чтобы проверить сетевое соединение, перейдите к компьютеру и напечатайте пробную страницу с помощью аппарата.

Установка программного обеспечения на компьютере Mac

Следующие инструкции относятся только к компьютерам Маc.

1. Завершите работу всех программ на компьютере.

2. Вставьте прилагаемый к аппарату компакт-диск для Macintosh в привод CD-ROM компьютера.

3. Дважды щелкните значок installer (Установка).

4. (Mac OS X) На экране Authentication (Идентификация) введите пароль администрато-ра, используемый для доступа к компьютеру или сети. Программа установки выполнит поиск аппарата, а затем покажет список найденных устройств.

5. (Mac OS X) На экране Select Device (Выбор устройства) выберите.

6. Следуйте инструкциям на экране, в том числе в окне Setup Assistant (Помощник настройки), чтобы выполнить все этапы установки.

После установки программного обеспечения аппарат готов к использованию по сети.

7. Чтобы проверить сетевое соединение, перейдите к компьютеру и напечатайте пробную страницу с помощью аппарата.

Подключение к другим компьютерам в сети

Если имеются другие компьютеры в той же сети, то их можно использовать совместно с после установки на каждом из них программного обеспечения HP. Когда аппарат настроен для работы в сети, при подключении дополнительных компьютеров изменять его настройку не требуется.

Переход с USB-соединения аппарата на сетевое соединение

Если аппарат первоначально был подключен с помощью соединения USB, впоследствии его можно подключить к сети Ethernet. Если вы знакомы с процедурами подключения к сети, можно воспользоваться приведенными ниже общими указаниями.

1. Отсоедините кабель USB от разъема сзади аппарата.

2. Подключите кабель Ethernet от порта Ethernet на задней панели к свободному порту Ethernet маршрутизатора, коммутатора или беспроводного маршрутизатора.

3. Запустите установочный компакт-диск, выберите Добавление устройства, затем выберите Через сеть.

4. (Только для Windows) После завершения установки откройте окно Принтеры и факсы в окне Панель управления и удалите принтеры из прежней установки USB.

Настройка сетевых параметров

Для настройки сетевых параметров можно использовать панель управления, как описано в следующем разделе. Для настройки расширенных параметров можно использовать встроенный веб-сервер. Это средство настройки конфигурации и определения состояния, для доступа к которому используется веб-браузер и существующее сетевое соединение.

Изменение основных сетевых параметров с панели управления

Панель управления позволяет выполнять многие задачи сетевого администрирования. Такие как проверка параметров сети, восстановление значений параметров по умолчанию и их изменение.

Просмотр и печать сетевых параметров

Можно просмотреть краткий отчет о параметрах сети на передней панели аппарата либо напечатать страницу конфигурации сети, содержащую более подробные сведения. Страница конфигурации сети содержит всю важную информацию о параметрах сети, в том числе IP-адрес, скорость соединения, DNS и mDNS.

1. Нажмите кнопку Настройка.

2. Нажимайте кнопку, пока не будет выделено Сеть, а затем нажмите OK.

Появится Меню Сеть. 3. Выполните одно из указанных ниже действий.

Для отображения параметров сети нажмите кнопку OK. Затем нажимайте V пока не выделите Отобразить краткий отчет, и тогда нажмите кнопку OK.

Будет выбрано Просмотреть параметры сети, а затем показан краткий отчет с информацией о параметрах проводного соединения (Ethernet).

Для печати страницы конфигурации сети нажмите кнопку OK, а затем кнопку OK еще раз.

Будет выбрано Просмотреть параметры сети, а затем аппарат напечатает страницу конфигурации сети.

Восстановление стандартных значений сетевых параметров

Можно восстановить исходные значения сетевых параметров аппарата, которые были установлены в момент его приобретения.

1. Нажмите кнопку Настройка.

2. Нажимайте кнопку, пока не будет выделено Сеть, а затем нажмите OK. Появится Меню Сеть.

3. Нажимайте кнопку, пока не будет выделено Восстановить заводские параметры, а затем нажмите для подтверждения.

Изменение расширенных сетевых параметров с панели управления

Для удобства пользователя предусмотрены расширенные сетевые параметры. Однако, изменять значения этих параметров рекомендуется только опытным пользователям. К расширенным параметрам относятся Скор. соединения, Параметры IP и Защита карты памяти.

Настройка скорости соединения

Можно изменить скорость передачи данных по сети. По умолчанию выбрано Авто.

1. Нажмите кнопку Настройка.

2. Нажимайте кнопку, пока не будет выделено Сеть, а затем нажмите OK. Появится Меню Сеть.

3. Нажимайте кнопку, пока не будет выделено Дополнительн. настройка, затем нажмите OK и еще раз OK.

Будет выбрано Дополнительн. настройка, а затем появится экран Скор, соединения.

4. Нажимайте кнопку для выделения скорости соединения, соответствующей сетевому оборудованию, затем нажмите OK.

1. Авто

2. 10-полный дуплекс

3. 10-полудуплекс

4. 100-полный дуплекс

5. 100-полудуплекс

Изменение параметров протокола IP

Выбранное по умолчанию значение Авто настраивает параметры IP автоматически. Однако, опытные пользователи могут вручную изменить IP-адрес, маску подсети и выбранный по умолчанию шлюз. Чтобы определить IP-адрес и маску подсети аппарата, напечатайте страницу конфигурации сети с помощью. Описание параметров на странице конфигурации сети, в том числе IP-адреса и маски подсети, см. в разделе Описание параметров на странице конфигурации сети.

Ручной ввод параметров IP-соединения должен производиться при наличии подключения к действующей сети, иначе параметры не будут сохранены при выходе из меню.

Будьте осторожны при установке IP-адреса вручную. Если при установке указан неверный IP-адрес, сетевые компоненты не смогут установить соединение с аппаратом.

1. Нажмите кнопку Настройка.

2. Нажимайте кнопку, пока не будет выделено Сеть, а затем нажмите OK. Появится Меню Сеть.

3. Нажимайте кнопку, пока не будет выделено Дополнительн. настройка, а затем нажмите OK.

При этом отобразится меню Дополнительн. настройка.

4. Нажимайте кнопку, пока не будет выделено Параметры IP, а затем нажмите OK.

Появится меню Параметры IP.

5. Нажимайте кнопку, пока не будет выделено Вручную, а затем нажмите OK. Появится меню Ручная настройка IP.

6. Нажимайте кнопку для выделения нужных параметров IP-соединения, затем нажмите OK.

- 1. IP-адрес

- 2. Маска подсети

- 3. Шлюз по умолчанию

Появится экранная клавиатура. Информация по использованию экранной клавиатуры приведена в разделе Ввод текста и символов.

7. Внесите необходимые изменения и нажмите OK.

Использование встроенного веб-сервера

Если компьютер подключен к по сети, можно воспользоваться встроенным веб-сервером аппарата. Встроенный веб-сервер - это средство с веб-интерфейсом, которое предоставляет некоторые возможности, недоступные с помощью панели управления, в том числе возможность настройки расширенных параметров безопасности сети. Кроме того, встроенный веб-сервер позволяет контролировать состояние принтера.

Используйте встроенный веб-сервер для изменения сетевых параметров только в том случае, когда нельзя воспользоваться панелью управления или требуется изменить дополнительные параметры, недоступные на панели управления.

Доступ к встроенному веб-серверу

Использовать встроенный веб-сервер можно только на компьютере, подключенном к по сети.

1. Нажмите кнопку Настройка.

2. Нажимайте кнопку, пока не будет выделено Сеть, а затем нажмите OK. Появится Меню Сеть.

3. Нажмите OK и еще раз OK.

Будет выбрано меню Просмотр параметров сети, а затем напечатает страницу конфигурации, содержащую IP-адрес. Этот IP-адрес потребуется при выполнении следующего шага.

4. На компьютере в поле Адрес веб-браузера введите IP-адрес аппарата, указанный на странице конфигурации сети.

Если в браузере используется прокси-сервер, для доступа к встроенному веб-серверу его необходимо отключить.

5. Чтобы изменить язык встроенного веб-сервера, выполните следующее:

а. Перейдите на вкладку Параметры.

б. Щелкните Выбор языка в меню навигации Параметры.

в. Выберите соответствующий язык в списке Выбор языка.

г. Щелкните Применить.

6. Перейдите на вкладку Главная для получения информации об устройстве и сети или на вкладку Сеть для получения или изменения дополнительной информации о сети.

7. Измените необходимые параметры конфигурации.

8. Завершите работу встроенного веб-сервера.

Использование мастера настройки встроенного веб-сервера

Мастер настройки сети встроенного веб-сервера предоставляет интуитивный интерфейс для настройки параметров сетевого соединения.

1. Перейдите на вкладку Сеть.

2. В меню навигации Соединения щелкните Проводное (802.3).

3. Щелкните Запуск мастера и следуйте инструкциям программы.

Описание параметров на странице конфигурации сети

Страница конфигурации содержит информацию о сетевых параметрах. На ней указана общая информация, а также значения параметров проводной сети 802.3 (Ethernet) и соединения Bluetooth.

Основные сетевые параметры

В следующей таблице описаны основные сетевые параметры, указанные на странице конфигурации сети.

Параметр

Описание

Состояние сети

Состояние :

• Готов. Аппарат готов к приему и передаче данных. • Автономный режим. Аппарат не подключен к сети.

Тип сетевого соединения

Сетевой режим аппарата :

• Проводной. Аппарат подсоединен к сети IEEE 802.3 с помощью кабеля Ethernet. • Нет. Аппарат не подключен к сети.

URL

IP-адрес встроенного веб-сервера (EWS).

При обращении к встроенному веб-серверу необходимо знать этот адрес URL.

Версия микропрограммного обеспечения

Внутренний сетевой компонент и код версии микропрограммного обеспечения.

При обращении в службу технической поддержки HP может потребоваться сообщить код версии микропрограммного обеспечения, если это необходимо для решения проблемы.

Имя хоста

Имя TCP/IP, назначенное аппарату программой установки. По умолчанию это буквы "HP", за которыми следуют 6 последних цифр MAC-адреса.

Параметр

Описание

Пароль администратора

Состояние пароля администрато-ра для встроенного вебсервера:

• Установлен. Пароль установлен. Для изменения параметров встроенного веб-сервера требуется ввести пароль. • Не установл. Пароль не установлен. Для внесения изменений в параметры встроенного веб-сервера пароль не требуется.

mDNS

Технология Rendezvous применяется в локальных сетях и сетях Ad-hoc, которые не используют центральные серверы DNS. Для обеспечения служб имен Rendezvous использует альтернативное DNS средство - mDNS.

С помощью mDNS компьютер может найти и использовать любой аппарат, подключенный к локальной сети. Эта служба также может работать с любым другим устройством Ethernet, которое появляется в сети.

Параметры проводной сети (802.3)

В следующей таблице описаны параметры проводной сети 802.3, указанные на странице конфигурации сети.

Параметр

Описание

Аппаратн. адрес (MAC)

Адрес Media Access Control (MAC) является идентификатором аппарата. Это уникальный 12-значный идентификационный номер, который назначается сетевому оборудованию для распознавания, в том числе маршрутизаторам, коммутаторам и другим аналогичным устройствам. Два устройства не могут иметь одинаковые MAC-адреса.

Некоторые провайдеры Интернета требуют регистрации MAC-адреса сетевой платы или сетевого адаптера, подключенного к кабельному или DSL-модему.

IP-адрес

Этот адрес является уникальным идентификатором устройства в сети. IP-адреса назначаются динамически по протоколам DHCP или AutoIP. Можно также настроить статический IP-адрес, однако, это не рекомендуется.

Будьте осторожны при установке IP-адреса вручную. Если во время установки указан неверный IP-адрес, сетевые компоненты не смогут обнаружить аппарат.

Параметр

Описание

Маска подсети

Подсеть- это IP-адрес, который назначается программой установки и позволяет сделать дополнительную сеть доступной как часть более крупной сети. Подсети задаются маской подсети. Маска определяет, какие биты IP-адреса аппарата отвечают за распознавание сети и подсети, а какие - за распознавание самого аппарата.

Рекомендуется, чтобы аппарат и использующие его компьютеры находились в одной подсети.

Шлюз по умолчанию

Узел сети, который используется для входа в другую сеть. Узлом в этом примере может быть компьютер или другое устройство.

Адрес шлюза по умолчанию назначается программой установки.

Источник настройки

Протокол, используемый для назначения IP-адреса аппарату :

• AutoIP. Параметры конфигурации автоматически определяются программой установки. • DHCP. Параметры конфигурации предоставляются сервером DHCP в сети. В небольших сетях это может быть маршрутизатор. • Вручную. Параметры конфигурации настраиваются вручную, например, статический IP-адрес. • Не указано. Режим используется при инициализации.

DNS-сервер

Настройка соединения

Скорость передачи данных по сети. Доступны скорости 10TX-Full, 10TX-Half, 100TX-Full и 100TX-Half. При установке в Нет сетевое соединение отключается.

Параметр

Описание

Всего перед, пакетов

Количество пакетов, переданных без ошибок аппаратом после включения питания. После выключения питания счетчик обнуляется. Когда сообщение передается по сети с коммутацией пакетов, оно разбивается на пакеты. Каждый пакет содержит адрес назначения и данные.

Всего получ. пакетов

Количество пакетов, полученных без ошибок аппаратом после включения питания. После выключения питания счетчик обнуляется.

Параметры Bluetooth

В следующей таблице описаны параметры соединения Bluetooth, указанные на странице конфигурации сети.

Параметр

Описание

Адрес устройства

Аппаратный адрес устройства Bluetooth.

Имя устройства

Имя аппарата, которое отображается на устройстве Bluetooth для обозначения аппарата.

Ключ доступа

Значение, которое должен ввести пользователь для печати с использованием интерфейса Bluetooth.

Видимость

Показывает, доступен ли аппарат устройствам Bluetooth, находящимся в зоне действия сети.

• Видимое для всех. Печать на аппарате можно выполнить с любого устройства Bluetooth, находящегося в зоне действия сети. • Невидимое. Печать на аппарате можно выполнять только с устройств Bluetooth, на которых сохранен адрес .

Безопасность

Уровень безопасности для аппарата , подключенного с помощью интерфейса Bluetooth.

• Низкая. Аппарат не требует ввода ключа доступа. Печать на аппарате можно выполнить с любого устройства Bluetooth, находящегося в зоне действия сети. • Высокая. Прежде чем разрешить устройству Bluetooth отправить задание на печать, аппарат запрашивает ключ доступа.

Устранение неполадок с сетью

Этот раздел содержит информацию об устранении проблем, которые могут возникнуть после настройки сетевого соединения, загрузки компакт-диска и запуска установки программного обеспечения.

Отображается сообщение об ошибке требований к системе: Нет TCP/IP

Установка сетевого адаптера локальной сети выполнена неправильно.

Решение: Проверьте правильность установки сетевой карты и настройки ее для TCP/IP.

Во время установки появляется экран Принтер не найден

Брандмауэр, антивирусная и антишпионская программа предотвращают доступ к компьютеру.

Решение: Временно отключите брандмауэр, антивирусные и антишпионские программы, а затем удалите и вновь установите программное обеспечение . После завершения установки можно восстановить работу брандмауэра, антивирусной и антишпионской программы. Если появляются всплывающие сообщения брандмауэра, необходимо принять или разрешить отображение таких сообщений.

Виртуальная частная сеть (VPN) препятствует доступу аппарата к компьютеру.

Решение: Перед установкой временно отключите виртуальную частную сеть.

Во время сеансов работы с сетью VPN возможности будут ограничены.

Кабель Ethernet не подключен к маршрутизатору, коммутатору или концентратору, либо кабель неисправен.

Решение: Попытайтесь вставить кабели на место. Или, если потребуется, возьмите другой кабель.

IP-адрес аппарата назначен с помощью AutoIP, а не DHCP.

Решение: Это говорит о том, что аппарат неправильно подключен к сети.

Проверьте следующее:

• Убедитесь, что все кабели правильно и надежно подключены.

• Если кабели правильно подключены, возможно, точка доступа, маршрутизатор или домашний шлюз не передает адрес. В этом случае перезапустите устройство.

• Убедитесь, что аппарат подключен к нужной сети.

Во время установки появляется экран Принтер не найден. Для печати фотографий пользуйтесь оригинальным. Только оригинальные обеспечат качественную печать на принтере.

Аппарат использует неправильную подсеть или шлюз.

Решение: Напечатайте страницу конфигурации сети и убедитесь, что маршрутизатор и используют одинаковую подсеть и шлюз.

Аппарат не включен. Решение: Включите устройство.

<<<назад далее>>>



при использовании материалов ссылка на сайт awella.ru обязательна
