Управление и обслуживание HP Color LaserJet CP1515

Печать информационных страниц

Для печать страниц конфигурации и состояния, предоставляющих сведения о продукте и его параметрах, используется панель управления.

1. Чтобы открыть меню нажмите OK.

2. Нажимайте Стрелку влево или Стрелку вправо, чтобы перейти к пункту Отчеты и нажмите OK.

3. Нажимайте Стрелку влево или Стрелку вправо, чтобы перейти к пункту Отчет о конфигурации или Состояние и нажмите OK, чтобы напечатать отчет.

4. Нажмите X, чтобы выйти из меню.

Перед печатью информационных страниц необходимо установить программное обеспечение продукта и подключить его к компьютеру.

HP ToolboxFX

Программа HP ToolboxFX предназначена для следующих задач:

• Проверка состояния продукта.

• Настройка параметров продукта.

• Настройка всплывающих сообщений с предупреждениями.

• Просмотр информации по устранению неполадок.

• Просмотр электронной документации.

HP ToolboxFX можно использовать только при подключении продукта напрямую к компьютеру или к сети. Чтобы использовать HP ToolboxFX, необходимо выполнить обычную установку программного обеспечения.

В операционных системах Windows Server 2003 и Macintosh HP ToolboxFX не поддерживается. Для работы HP ToolboxFX необходим протокол TCP/IP.

Для запуска и использования HP ToolboxFX доступ в Интернет не требуется.

Просмотр HP ToolboxFX

Открыть HP ToolboxFX можно одним из следующих способов:

Дважды щелкните значок HP ToolboxFX на панели задач Windows.

• В меню Пуск Windows выберите Программы (или Все программы в Windows XP), затем HP, Серии HP Color LaserJet CP1510 и HP ToolboxFX.

HP ToolboxFX содержит следующие папки:

• Состояние

• Предупреждения

• Сведения об изделии

• Справка

• Параметры устройства

• Сетевые параметры

Состояние

В папке Состояние содержатся ссылки на следующие основные страницы:

• Состояние устройства. На этой странице отображаются различные условия принтера, например, замятие или пустой лоток. После устранения проблемы для обновления состояния принтера щелкните Обновить состояние.

• Состояние Просмотр сведений, например, приблизительный остаток тонера в процентах и количество распечатанных страниц. Кроме того, эта страница включает ссылки на заказ тонеров.

• Конфигурация устройства. Просмотр подробного описания текущей конфигурации продукта, включая информацию об объеме установленной памяти и об установленных лотках.

• Статистика сети. Просмотр подробного описания текущей конфигурации сети, включая адрес IP и состояние сети.

• Печать информационных страниц Печать страницы конфигурации и других информационных страниц, таких как страница состояния.

• Журнал заданий цветной печати. Содержит статистику цветной печати для продукта.

• Журнал событий. Просмотр истории ошибок принтера. Недавние ошибки отображаются первыми.

Журнал событий

Журнал событий — это таблица, которая содержит коды, соответствующие сообщениям об ошибках, которые выводились на экран панели управления продукта, а также количество страниц, напечатанное на момент возникновения каждой ошибки.

Предупреждения.

В папке Предупреждениясодержатся ссылки на следующие основные страницы:

• Настройка предупреждений о состоянии. Настройка продукта на отправку всплывающих предупреждений о конкретных событиях, например, о низком уровне тонера.

• Настройка предупреждений по электронной почте. Настройка продукта на отправку по электронной почте предупреждений о конкретных событиях, например, о низком уровне тонера.

Настройка предупреждений о состоянии.

Эта функция используется для настройки продукта на отправку предупреждений на компьютер о таких событиях, как низкий уровень тонера, пустые лотки и заданные сообщения об ошибках.

Можно выбрать всплывающие окна, значок в панели задач, предупреждение на рабочем столе или любое их сочетание. Всплывающие предупреждения и предупреждения на рабочем столе появляются только в том случае, если печать выполняется с компьютера, на котором эти предупреждения были настроены. Предупреждения на рабочем столе выводятся в течение непродолжительного времени и закрываются автоматически.

Изменить значение параметра Предел низк. уровня, устанавливающий уровень тонера, при достижении которого выводится предупреждение, можно на странице Настройка системы.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Настройка предупреждений по электронной почте.

Эта функция используется для настройки до двух адресов электронной почты, по которым будут отправляться предупреждения об определенных событиях. Для каждого адреса электронной

почты можно указать поступление предупреждений о различных событиях. Используйте сведения о сервере электронной почты, который будет отправлять предупреждения для продукта.

Предупреждения по электронной почте могут отправляться только с тех серверов, которые не требуют аутентификации пользователя. Если ваш почтовый сервер предполагает вход с указанием имени пользователя и пароля, настроить предупреждения по электронной почте вам не удастся.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Справка

В папке Справка содержатся ссылки на следующие основные страницы:

• Устранение неполадок Просмотр разделов справки, связанных с устранением неполадок, страницы для устранения неполадок, очистка продукта и открытые базовые цвета Microsoft Office. Дополнительные сведения о базовых цветах Microsoft Office

• Бумага и носители для печати Печать сведений о том, как добиться оптимальных результатов от использования продукта с различными типами бумаги и носителей для печати.

• Как выполнить? Ссылки на предметный указатель руководства пользователя.

• Инструменты для цветной печати. Откройте базовые цвета Microsoft Office или полную палитру цветов с соответствующими значениями RGB. Дополнительные сведения о базовых цветах Microsoft Office. Инструмент HP Basic Color Match используется для настройки комбинированных цветов для напечатанных документах.

• Руководство пользователя. Просмотр информации об использовании продукта, гарантии, характеристиках и поддержке. Руководство пользователя доступно в форматах HTML и PDF.

Параметры устройства

В папке Параметры устройства содержатся ссылки на следующие основные страницы:

• Device Information (Информация об устройстве). Просмотр сведений, таких как описание продукта и информация о контактном лице.

• Обработка бумаги. Настройка лотков или изменение параметров обработки бумаги продуктом, например, формат и тип бумаги по умолчанию.

• Printing (Печать). Изменение параметров продукта по умолчанию, например, количества копий и ориентация бумаги.

• PCL5c. Изменение параметров PCL.

• PostScript. Изменение параметров PS.

• Фото. Изменение параметров фото.

• Качество печати. Изменение параметров качества печати.

• Плотность печати. Изменение параметров плотности печати, например, контрастность, выделения, полутона и тени.

• Типы бумаги. Изменение параметров режима работы продукта для каждого типа носителя, например, фирменных бланков, перфорированной или глянцевой бумаги.

• Расширенные режимы печати. Изменение режимов печати по умолчанию.

• Настройка системы. Изменение системных параметров, например, восстановление после замятий и автопродолжение. Изменение параметра Предел низк. уровня, который определят уровень тонера, при достижении которого выводится предупреждение.

• Обслуживание. Доступ к различным процедурам, необходимым для обслуживания продукта.

• Параметры сохранения/восстановления. Сохранение текущих параметров продукта в файл на компьютере. Этот файл можно использовать для загрузки параметров на другой продукт, а также для восстановления параметров на этом продукте.

• Пароль. Настройка пароля для защиты параметров устройства. Если пароль установлен, перед каждой попыткой изменения параметров устройства пользователи должны будут его вводить. Устанавливаемый здесь пароль идентичен паролю встроенного Web-сервера.

Сведения об устройстве

На странице "Сведения об устройстве" хранятся справочные данные по продукту. Данные, введенные в поля на этой странице, будут напечатаны на странице конфигурации. В каждом из этих полей можно вводить любые символы.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Обработка бумаги

Используйте эти функции для настройки параметров по умолчанию. Эти параметры аналогичны параметрам, доступным в меню панели управления. Для получения дополнительных сведений см. Выход из меню панели управления.

Если в продукте отсутствует носитель, для работы с заданиями печати можно использовать следующие функции:

• Выберите Ждать загрузки бумаги.

• Для отмены задания печати выберите Отмена в списке Нет бумаги: действие.

• Для отправки задания печати в другой лоток выберите Изменить в списке Нет бумаги: время.

Поле Нет бумаги: время определяет время ожидания перед выполнением принтером выбранного действия. Можно указать от 0 до 3600 секунд.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

При печати

Эти функции используются для настройки параметров всех функций печати Это те же самые параметры, доступные с панели управления принтера. Для получения дополнительных сведений .

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

PCL5c

Эти функции используются для настройки параметров при использования языка печати PCL. Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

PostScript

Эта функция используются для настройки значений, используемых для языка печати PostScript. Если параметр Печать ошибок PostScript включен, при возникновении ошибки PostScript будет автоматически распечатана страница ошибок PostScript.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Фото

Эти функции используются для настройки печати фотографий, а также для включения и отключения использования карт памяти.

Чтобы применить изменения, нажмите Применить.

Качество печати

Эти функции используются для улучшения внешнего вида заданий печати. Эти функции аналогичны функциям, доступным в меню панели управления.

Калибровка цвета

• Калибровка при вкл. Определение времени калибровки принтера при его включении.

• Время калибровки Частота калибровки принтера.

• Режим калибровки Тип калибровки, используемый в продукте.

Обычный

Полный (более медленный)

Полная калибровка улучшает точность фотографий, напечатанных на формате 100 x 150 мм на бумаге HP Color Laser Photo Paper.

Калибровать Немедленная калибровка продукта.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Плотность печати

Эти параметры используются для тонкой настройки доли тонера каждого цвета, используемой при печати документов.

• Контрасты. Контраст является диапазоном различий между светлыми (выделения) и темными (тени) цветами. Для увеличения общего диапазона между светлыми и темными цветами увеличьте значение параметра Контрасты.

• Выделения. Выделениями являются цвета, которые близки к белому цвету. Для затемнения выделенных цветов увеличьте значение параметра Выделения. Этот параметр не влияет на цвета полутонов или теней.

• Средние тона. Полутонами являются цвета, которые лежат между белым цветом и очень плотными цветами. Для затемнения полутонов увеличьте значение параметра Полутона. Эта регулировка не затрагивает яркие цвета и цвета тени.

• Тени. Тенями являются цвета, которые близки к очень плотному цвету. Для затемнения теней увеличьте значение параметра Тени. Этот параметр не влияет на цвета выделений или полутонов.

Типы бумаги

Используйте эти параметры для настройки режимов печати в соответствии с различными типами носителя. Чтобы вернуть все режимы к заводским параметрам по умолчанию, выберите Восстановить режимы.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Расширенные режимы печати

Используйте эти дополнительные параметры только для улучшения качества печати. Изменение этих параметров может оказать значительное влияние на качество печати и эксплуатацию продукта.

Эти параметры используются для настройки режимов печати для Нагрева, Передачи, Дуплексной передачи и Тонера, соответствующие различным типа носителя, обнаруженным в драйвере печати. Кроме того, можно изменить параметры Оптимизации продукта, такие как очистка барабана и подающей ленты.

Чтобы вернуть все режимы к заводским параметрам по умолчанию, выберите Восстановить режимы.

Чтобы применить изменения, нажмите Применить.

Очистка подающей ленты

Повышает эффективность процесса очистки подающей ленты. Используйте этот параметр, если после предыдущего задания печать с большой плотностью тонера на последующих страницах печатает прозрачное изображение этого задания ("призрак").

Напряжение очистки подающей ленты

Тонкая настройка напряжений ролика и щетки для очистки подающей ленты.

Напряжение подающей ленты (Y)

Тонкая настройка напряжения передачи между желтым cb542a и промежуточной подающей лентой (ITB).

Напряжение подающей ленты (M)

Тонкая настройка напряжения передачи между пурпурным cb543a и промежуточной подающей лентой (ITB).

Напряжение подающей ленты (C)

Тонкая настройка напряжения передачи между голубым cb541a и промежуточной подающей лентой (ITB).

Напряжение подающей ленты (K)

Тонкая настройка напряжения передачи между черным cb540a и промежуточной подающей лентой (ITB).

Настройка системы

Системные параметры используются для настройки различных параметров печати. Эти параметры недоступны с панели управления.

Перед тем, как изменения вступят в силу, необходимо нажать на Применить.

Обслуживание

В процессе печати внутри устройства скапливаются частички бумаги, пыли и тонера. Со временем накопившиеся загрязнения могут привести к проблемам с качеством печати, например, к появлению пятен или смазыванию тонера. HP ToolboxFX предлагает простой способ очистки тракта прохождения бумаги.

Сетевые параметры

С помощью этой вкладки сетевые администраторы сети могут контролировать сетевые параметры принтера, подключенного к IP-сети.

Покупка

Эта кнопка находится в верхней части каждой страницы. Она является ссылкой на Web-узел, на котором можно заказать . Для использования этой функции необходим доступ в Интернет.

Работа со встроенным Web-сервером

При подключени продукта к сети доступ к встроенному Web-серверу обеспечивается автоматически. Доступ к встроенному Web-серверу возможен из системы Windows 95 и выше.

Если продукт подключен напрямую к компьютеру, для просмотра его

состояния можно использовать HP ToolboxFX.

Встроенный Web-сервер позволяет просматривать состояние продукта и сети, а также управлять функциями печати с компьютера без необходимости в использовании панели управления принтера.

• Просмотр контрольной информации о состоянии продукта.

• Настройка типа бумаги, загруженной в каждый лоток.

• Определение оставшегося срока службы для всех и заказ новых.

• Просмотр и изменение конфигурации лотков.

• Просмотр и изменение параметров продукта.

• Просмотр и печать внутренних страниц.

• Просмотр и изменение конфигурации сетевых компонентов.

• Просмотр служебной информации, относящейся к текущему состоянию продукта.

• Ограничение доступа к функциям цветной печати

Для работы со встроенным Web-сервером на вашем компьютере должен быть установлен один из следующих Web-браузеров: Microsoft Internet Explorer 6, Netscape Navigator 7, Safari 1.2, Konqueror 3.2, Firefox 1.0, Mozilla 1.6, Opera 7 или любая более современная версия указанных браузеров. Встроенный Web-сервер функционирует при подключении продукта к IP-сети. Встроенный Web-сервер не поддерживает принтерные соединения IPX или AppleTalk. Для открытия и использования встроенного Web-сервера доступ в Интернет не требуется.

Откройте встроенный Web-сервер, используя сетевое подключение

1. В поддерживаемом Web-браузере на компьютере введите IP-адрес продукта в адресной строке. (чтобы определить адрес IP устройства, распечатайте страницу конфигурации;

После открытия страницы можно создать для нее закладку, чтобы впоследствии можно было быстро ее загрузить. /p>

2. У встроенного Web-сервера имеются три вкладки, содержащие настройки и информацию об устройстве: вкладка Status (Состояние), вкладка Settings (Параметры) и вкладка Networking (Сеть). Щелкните на вкладке, которую необходимо просмотреть.

Настройка продукта для работы с Macintosh

Доступ к встроенному Web-серверу HP (EWS) можно получить, нажав кнопку Utility при просмотре очереди печати. В результате будет запущен Web-браузер, например Safari, который позволяет пользователям получить доступ к EWS. Кроме того, доступ к EWS можно получить напрямую, для этого необходимо ввести IP-адрес или имя DNS продукта в Web-браузер.

Программное обеспечение HP USB EWS Gateway устанавливается автоматически и обеспечивает доступ к продукту через Web-браузер, если продукт подключен с помощью USB-кабеля. Нажмите кнопку Utility, чтобы использовать USB-подключение для доступа к EWS через Web-браузер.

EWS используется для следующих задач:

• Просмотр состояния устройства и изменение его параметров.

• Просмотр и изменение сетевых параметров устройства.

• Печать информационных страниц для устройства.

• Просмотр журнала событий устройства.

Автопродолжение

Сообщение Order Supplies (заказ ) появляется, когда срок службы подходит к концу. Сообщение Замените появляется, когда картридж заканчивается. Замените его новым картриджем (выкупим картриджи hp, выкупаем картриджи hp дорого цена, выкупк картриджей hp с просроченными сроками дороже на 32%, сдать картриджи hp на выкуп в Москве дороже).

Использование функции Автопродолжение может привести к неудовлетворительному качеству печати.

Функцию Автопродолжение можно включить и выключить в любой момент времени, повторное включение функции при установке нового не требуется. Когда функция Автопродолжение включена, автоматически продолжает печать при достижении порога рекомендуемой замены. Сообщение Используется функция продолжения печати при запросе на замену будет отображаться на панели управления при использовании в режиме продолжения. При замене режим продолжения отключается и включается снова, когда другой достигает порога замены.

Включение и отключение функции "Отмена извлечения "

1. Откройте HP ToolboxFX

2. Щелкните папку Параметры устройства и выберите Настройка системы.

3. Выберите значение Вкл. для функции Автопродолжение, чтобы включить ее. Выберите Выкл., чтобы запретить ее.

Замена

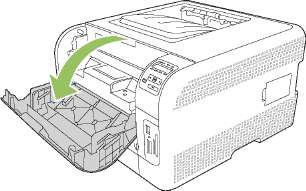

1. Откройте переднюю дверцу.

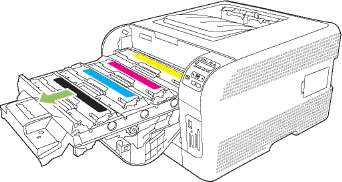

2. Вытяните секцию.

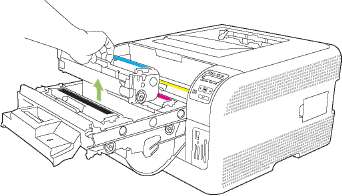

3. Чтобы вынуть старый, возьмитесь за ручку и потяните его вверх.

4. Извлеките новый из упаковки.

5. Удалите оранжевую пластиковую полосу из нижней части нового.

Не касайтесь барабана передачи изображений в нижней части. Отпечатки пальцев на барабане передачи изображений могут снизить качество печати.

6. Вставьте новый в устройство.

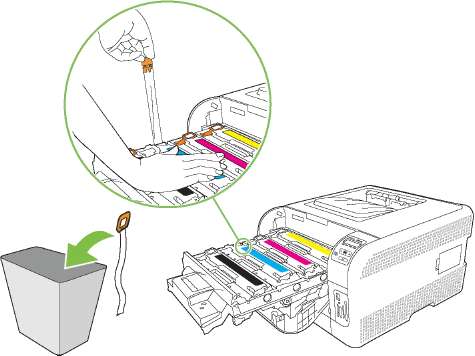

7. Потяните вверх за выступ с левой стороны, чтобы полностью удалить защитную ленту. Выбросьте защитную ленту.

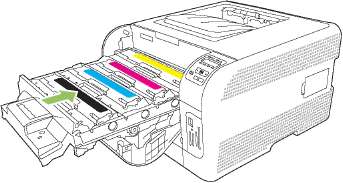

8. Закройте секцию.

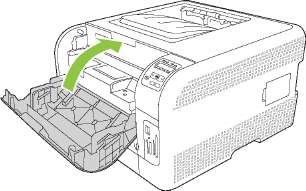

9. Закройте переднюю дверцу.

10. Вложите старый в коробку из-под нового.

Работа с памятью

Память продукта

В продукте предусмотрен один разъем для установки модулей памяти с двухрядным расположением выводов (DIMM). Используйте гнездо DIMM для модернизации продукта и добавления следующих элементов:

• Дополнительную память принтера (доступны модули DIMM объемом 64, 128 и 256 МБ).

• Другие языки печати на основе DIMM и параметры продукта

Увеличение памяти продукта может потребоваться для частой печати сложной графики или документов с эмуляцией HP postscript уровня 3, или если вы используете загружаемые шрифты. Кроме того, дополнительная память увеличивает скорость печати нескольких отсортированных копий.

Перед тем как заказать дополнительную память, распечатайте страницу конфигурации и определите объем памяти, установленный в продукте.

Установка модулей памяти DIMM

Можно установить дополнительный модуль памяти для продукта или модуль памяти для шрифтов. Это позволит продукту печатать различные символы (например, китайские или кириллические символы).

Статическое электричество может стать причиной выхода модулей DIMM из строя. Любые манипуляции с модулями DIMM следует проводить с использованием антистатического браслета. Если у вас нет такого браслета, рекомендуется регулярно касаться поверхности антистатической упаковки модуля DIMM перед работой с металлическими компонентами продукта.

Установка модулей DIMM для памяти и шрифтов

1. Выключите продукт и отключите все интерфейсные кабели и кабели питания.

2. Откройте дверцу для доступа к модулям DIMM в правой части продукта.

3. Для замены установленного модуля DIMM разведите защелки на каждой стороне гнезда DIMM, поднимите модуль DIMM и извлеките его.

4. Извлеките новый модуль DIMM из антистатической упаковки и найдите вырез выравнивания на нижнем крае модуля DIMM.

5. Удерживая модуль DIMM за края, совместите пазы на модуле DIMM с разъемом DIMM под углом.

6. Нажимайте DIMM, пока оба зажима не будут зафиксированы. При правильной установке металлические контакты будут невидимы.

Если модуль DIMM не вставляется, убедитесь, что вырез в нижней части DIMM выровнен с полосой на гнезде. Если модуль DIMM по-прежнему не входит, убедитесь, что устанавливается DIMM правильного типа.

7. Закройте дверцу для доступа к DIMM.

8. Подключите кабель питания и USB-кабель (сетевой кабель), а затем включите продукт.

Активация памяти

Если установлен DIMM памяти, настройте драйвер принтера таким образом, чтобы он распознавал вновь добавленную память.

Установка параметров памяти в Windows

1. В меню Пуск выберите Настройка, затем Принтеры или Принтеры и факсы.

2. Выберите устройство, а затем выберите Свойства.

3. На вкладке Конфигурация выберите Дополнительно.

4. В поле Всего памяти введите или выберите общий объем установленной в настоящий момент памяти.

5. Нажмите кнопку OK.

Проверьте правильность установки DIMM

Включите продукт. Убедитесь в том, что по окончании процедуры загрузки продукт находится в состоянии Готов. При появлении сообщения об ошибке выполните следующие действия:

1. Распечатайте страницу конфигурации.

2. Обратитесь к разделу "Установленные языки и дополнительные модули" на странице конфигурации и сравните указанные в ней параметры со страницей конфигурации, распечатанной до установки модулей DIMM.

3. Возможно, модуль DIMM установлен неправильно. Повторите процедуру установки.

Возможно, модуль DIMM неисправен. Попробуйте установить другой модуль DIMM.

Очистите продукт

В процессе печати внутри устройства скапливаются частички бумаги, пыли и тонера. Со временем накопившиеся загрязнения могут привести к проблемам с качеством печати, например, к появлению пятен или смазыванию тонера. В продукте предусмотрен режим очистки, помогающий исправить и предотвратить проблемы подобного рода.

1. Откройте HP ToolboxFX

2. Щелкните папку Параметры устройства и выберите страницу Обслуживание.

3. В разделе Режим очистки нажмите Пуск, чтобы начать процесс ошибки.

Продукт обработает одну страницу, а затем вернется в состояние Готов после окончания процесса очистки.

<<<назад далее>>>



при использовании материалов ссылка на сайт awella.ru обязательна
